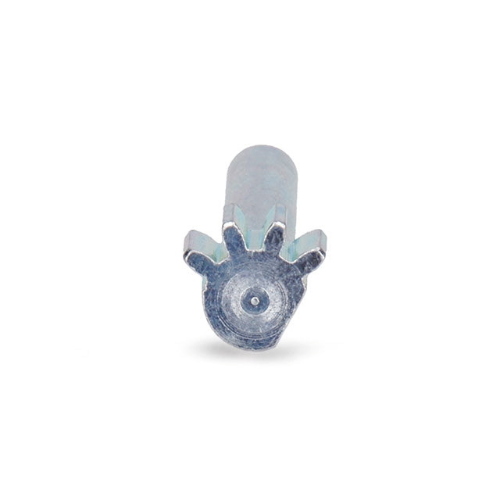

Attrezzo Crimaz DC2075-0BLO per bloccare pignone e campana nel serraggio della primaria a denti dritti Vespa 50-125 Smallframe.

L'attrezzo Crimaz DC2075-0BLO serve a immobilizzare pignone e campana della trasmissione primaria durante il serraggio o l'allentamento del dado del pignone su motori Vespa Smallframe compatibili. Il bloccaggio dedicato evita di contrastare la coppia con cacciaviti, monete o altri oggetti inseriti tra i denti, pratiche che possono scheggiare gli ingranaggi, deformare la campana o segnare il carter.

Identità e funzione

• marca: Crimaz;
• MPN: DC2075-0BLO;
• tipo: blocca pignone-campana;
• operazione: serraggio e allentamento del dado pignone;
• sistema previsto: primarie Vespa Smallframe a denti dritti compatibili;
• fornitura: un utensile dedicato.

Non è un estrattore e non separa il pignone dal cono: per i pignoni conici Crimaz dotati di tre fori lo smontaggio richiede l'estrattore DC2074-0EST. I due utensili svolgono funzioni diverse e non sono intercambiabili.

Compatibilità Vespa verificata

È indicato per Vespa 50, 90 e 125 Smallframe, comprese 50 Special, Primavera, ET3 e PK, quando la primaria a denti dritti offre il corretto accoppiamento con l'attrezzo. L'idoneità non si deduce dal solo modello del veicolo: campana, pignone e configurazione realmente montati devono corrispondere. Non è attribuito alle primarie elicoidali né ai motori PX/Largeframe senza un riscontro specifico.

Preparazione del lavoro

Operare a motore spento, stabilmente sostenuto e con il carter aperto secondo la procedura d'officina. Pulire la zona e identificare con certezza il dado da azionare. Controllare che i denti siano integri e che l'utensile non presenti deformazioni o spigoli danneggiati; un appoggio incompleto concentra il carico e può rovinare i componenti.

Uso corretto

Inserire il blocca pignone-campana in modo che le superfici previste impegnino completamente entrambi gli elementi. Mantenere l'attrezzo in asse mentre si applica la coppia al dado con una chiave dinamometrica o con l'utensile richiesto. Non colpirlo, non prolungare la chiave con tubi e non usare avvitatori a impulsi se la procedura del componente non lo consente.

Per i pignoni conici Crimaz il serraggio documentato della famiglia è 60-70 Nm con frenafiletti forte, ma la coppia va sempre verificata sul particolare installato. Dopo il serraggio rimuovere l'attrezzo, ruotare la primaria a mano e controllare che non vi siano punti duri, segni sui denti o corpi estranei rimasti nel carter.

Avvertenze

L'utensile trattiene componenti della trasmissione ma non sostituisce il controllo di cono, dado, rondella, gioco degli ingranaggi e stato dei parastrappi. Indossare protezioni per le mani e tenere le dita lontane dalle zone di schiacciamento. La scheda del prodotto lo indica per uso agonistico-sportivo; ciò non cambia la necessità di un montaggio meccanicamente corretto e di una verifica finale accurata.
