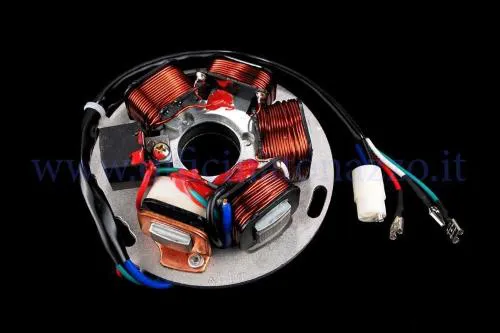

Electronic stator for Vespa PX without electric starter (original Piaggio ref. 497652) 5 wires

Statore elettronico CIF a cinque fili per Vespa PX

Statore da 80 W con cinque bobine per Vespa PX senza avviamento elettrico. I riferimenti Piaggio 217866 e 497652 sono utili per confrontare il componente sostituito.

Cablaggio

Il cablaggio comprende i tre conduttori rosso, bianco e verde destinati alla centralina di accensione e i due conduttori blu e nero per l'impianto elettrico. Numero dei fili, colori, terminali e posizione delle asole devono corrispondere allo statore rimosso.

Compatibilità

Applicazione per P150X, P200E e PX 125, 150 e 200 E, comprese configurazioni Arcobaleno, Lusso e successive prive di avviamento elettrico, oltre a Vespa Cosa con lo stesso impianto a cinque fili. Non è intercambiabile automaticamente con statori Elestart, piatti a sette fili o cablaggi di altra configurazione.

Montaggio e regolazione

Rimuovere il volano con l'estrattore corretto e registrare la posizione del vecchio statore prima dello smontaggio. I cavi nuovi devono seguire il percorso originale senza sfregare sul volano; passacavo, isolamento e connettori vanno controllati prima della chiusura.

Dopo il montaggio si verifica l'anticipo con lampada stroboscopica secondo i dati del motore. Controllare inoltre scintilla, tensione dell'impianto luci e stabilità dei collegamenti.

• marca: CIF;
• MPN: 9160-E1;
• potenza nominale: 80 W;
• bobine: cinque;
• fili: cinque;
• colori: rosso, bianco, verde, blu e nero.
