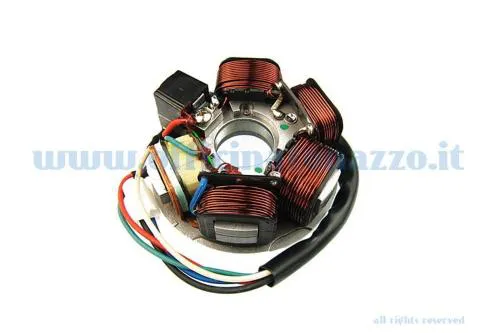

Electronic stator for Vespa T5 original Piaggio (232172)

Statore elettronico originale Piaggio per Vespa T5

Piastra statore originale Piaggio per l'accensione elettronica della Vespa T5. La configurazione eroga 90 W e utilizza cinque bobine con cinque cavi. È prevista per Vespa T5 e T5 Elestart 125 con sigla telaio VNX5T prodotte dal 1985 al 1990 e per T5 Classic VNX5T del periodo 1992-1995.

Identificazione della variante

• Potenza nominale: 90 W.
• Numero di bobine: 5.
• Numero di cavi: 5.
• Applicazione specifica Vespa T5 con accensione elettronica.

Montaggio e controllo

Prima dello smontaggio confrontare connettori, colori e percorso dei conduttori con il cablaggio presente sul veicolo. Segnare la posizione della piastra, verificare lo stato del volano e della centralina e instradare i cavi senza punti di sfregamento o contatto con parti rotanti. Dopo l'installazione controllare l'anticipo con lampada stroboscopica secondo i dati Piaggio della T5 e verificare tensione di ricarica e funzionamento di luci e servizi. Non sostituire questa configurazione con statori PX aventi potenza o cablaggio differenti.
