Original Piaggio electronic stator for Vespa PX - PE 125-150-200 with electric start (original Piaggio ref. 217983)

Statore elettronico Piaggio per Vespa PX e PE Elestart

Statore originale Piaggio per le versioni Vespa PX e PE 125, 150 e 200 dotate di batteria e avviamento elettrico. Il riferimento 217983 è stato sostituito nella ricambistica Piaggio dal 497653.

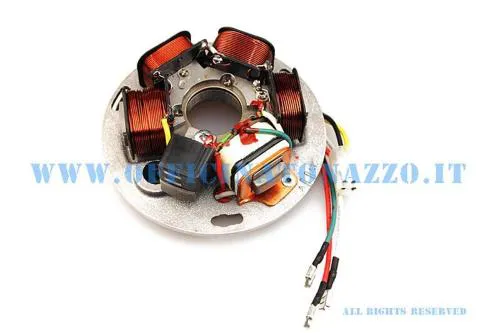

Cablaggio identificativo

La configurazione impiega sette conduttori esterni: tre terminali separati destinati alla centralina di accensione e quattro contatti raccolti nel connettore circolare dell'impianto. Numero dei fili, forma del connettore e predisposizione per l'avviamento elettrico sono determinanti per distinguere lo statore dalle versioni PX prive di batteria o motorino d'avviamento.

Per identificare il ricambio si confrontano i riferimenti Piaggio 217983 o 497653 e l'intero cablaggio. Il solo conteggio visivo degli avvolgimenti non è sufficiente a stabilire la compatibilità.

Compatibilità e controllo preliminare

Applicazione per Vespa PX e PE 125, 150 e 200 con impianto a 12 V, batteria e avviamento elettrico predisposto per questo statore. Prima dell'ordine si confrontano il riferimento del componente rimosso, i tre terminali verso la centralina, il connettore tondo a quattro vie, i punti di fissaggio e il passaggio del cavo.

Montaggio e verifica

Prima dello smontaggio si segna la posizione della piastra rispetto al carter e si documenta il percorso dei conduttori. Vanno controllati passacavo, connettori, chiavetta e cono del volano. Il cablaggio non deve essere pizzicato fra statore e carter.

Dopo il rimontaggio si verifica l'anticipo con pistola stroboscopica, quindi si controllano accensione, ricarica della batteria, alimentazione delle utenze e funzionamento del motorino d'avviamento. Su impianti modificati i collegamenti vanno verificati con lo schema elettrico della versione, senza basarsi soltanto sui colori.

• marca: Piaggio;
• riferimento: 217983;
• riferimento sostitutivo: 497653;
• impianto: 12 V;
• conduttori esterni: sette;
• configurazione: con batteria e avviamento elettrico.
