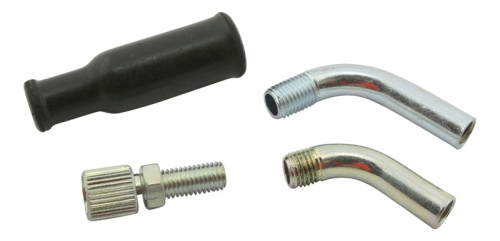

Kit tubetto comando gas Dell'Orto 5303700 78 a 70°, filettatura esterna M6x0,75 e interna M5x0,75, con registro, controdado e cuffia.

Il kit tubetto curvo Dell'Orto 5303700 78 guida la guaina del comando gas all'ingresso del coperchio carburatore con un angolo di 70°. La curva consente di orientare il cavo quando lo spazio sopra il carburatore e' limitato, mantenendo un percorso piu' ordinato rispetto a un ingresso diritto. Il riferimento 53037-78 identifica questa specifica geometria e non deve essere confuso con i tubetti Dell'Orto da 32°, 50° o 90°.

Contenuto e misure

• Marca: Dell'Orto
• Riferimento produttore: 5303700 78, forma breve 53037-78
• Angolo del tubetto: 70°
• Filettatura esterna del corpo: M6x0,75
• Filettatura interna del registro: M5x0,75
• Diametro interno del registro cavo: 6,45 mm
• Controdado e cuffia di protezione inclusi

Compatibilita' verificata

Il kit e' documentato per carburatori Dell'Orto delle famiglie PHBG, PHBH, PHBL, PHF e PHM predisposti per il riferimento 53037-78; viene inoltre impiegato su altre applicazioni Dell'Orto con la stessa interfaccia. La compatibilita' effettiva dipende dalla filettatura del coperchio valvola gas, dal terminale della guaina e dallo spazio disponibile. Non e' possibile attribuire automaticamente il ricambio a un modello Vespa o scooter senza identificare carburatore e coperchio installati.

Montaggio e regolazione

Avvitare il tubetto senza forzare la filettatura fine M6x0,75 e orientare la curva in modo che il cavo descriva un raggio regolare, senza pieghe strette o contatti con parti calde. Il registro M5x0,75 serve a impostare il gioco del comando; dopo la regolazione, bloccarlo con il controdado e posizionare la cuffia per limitare l'ingresso di sporco. La valvola gas deve aprire completamente e tornare in battuta con il manubrio ruotato in entrambe le direzioni.

Scelta della variante

Questo articolo e' il kit a 70° 5303700 78. Il tubetto 5307500 78 e' un'altra variante a 70° specifica per applicazioni SHA e presenta geometria differente; la coincidenza dell'angolo non rende i due codici intercambiabili. Prima dell'acquisto confrontare il riferimento rimosso, le filettature e l'ingombro. Un percorso cavo non corretto puo' provocare attrito, ritorno lento della valvola gas o variazioni del regime quando si sterza.
