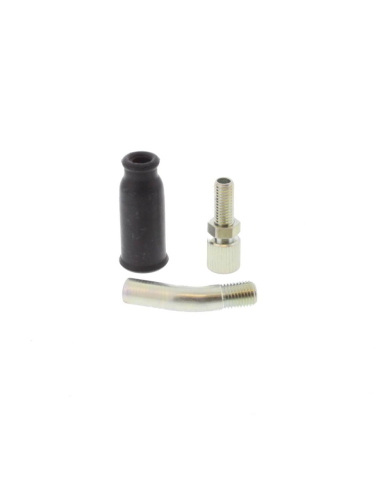

Kit tubetto comando gas Dell'Orto 5307300 78 con curva a 32° per carburatori SHA e PHBG compatibili. Variante originale 53073-78.

Il kit tubetto curvo Dell'Orto 5307300 78 orienta la guaina del comando gas con un angolo di 32° all'ingresso del carburatore. E' una soluzione compatta per applicazioni nelle quali il cavo deve essere deviato moderatamente, senza la curva piu' pronunciata delle versioni da 50°, 70° o 90°. Il codice 53073-78 identifica la geometria corretta e permette di distinguere il ricambio da tubetti visivamente simili ma non intercambiabili.

Identita' della variante

• Marca: Dell'Orto
• Riferimento produttore: 5307300 78, forma breve 53073-78
• Tipo: kit tubetto deviatore per cavo gas
• Angolo: 32°
• Impiego documentato: carburatori SHA e PHBG predisposti

Compatibilita' verificata

Il tubetto e' associato ai carburatori Dell'Orto SHA e PHBG che prevedono il riferimento 53073-78 nel gruppo coperchio/valvola gas. La presenza di un carburatore SHA o PHBG non basta, perche' esistono coperchi e percorsi cavo differenti in funzione della variante. Il ricambio va confrontato con il codice e la forma del componente rimosso. Su Vespa, ciclomotori e scooter la compatibilita' dipende dal carburatore installato e dalla disposizione del telaio; non viene quindi estesa a modelli non documentati.

Montaggio

Durante l'installazione la curva deve essere orientata in modo che la guaina non tocchi parti calde e non venga schiacciata da sella, serbatoio o telaio. Avvitare il componente a mano per i primi filetti e completare il serraggio senza forzare il coperchio. Regolare il gioco del cavo secondo le prescrizioni del carburatore, quindi verificare che la valvola gas raggiunga l'apertura completa e ritorni immediatamente al minimo.

Controlli funzionali

Con motore spento, azionare piu' volte l'acceleratore e ruotare lo sterzo da un fine corsa all'altro: il movimento deve restare fluido e il regime non deve essere influenzato dal percorso della guaina. Controllare anche che il terminale del cavo appoggi correttamente nel registro e che non vi siano fili sfilacciati. Il kit corregge l'orientamento del comando, ma non risolve una guaina troppo corta, un cavo danneggiato o una valvola gas sporca.

Scelta rispetto agli altri tubetti

La variante 5307300 78 e' quella da 32°. I codici 5307400 78, 5307500 78 e 5303600 78 corrispondono a geometrie diverse e non devono essere scelti soltanto perche' appartengono alla stessa famiglia. Un angolo errato puo' creare una curva troppo stretta oppure interferenze con il veicolo. Verificare sempre codice, angolo e ingombro prima del montaggio.
