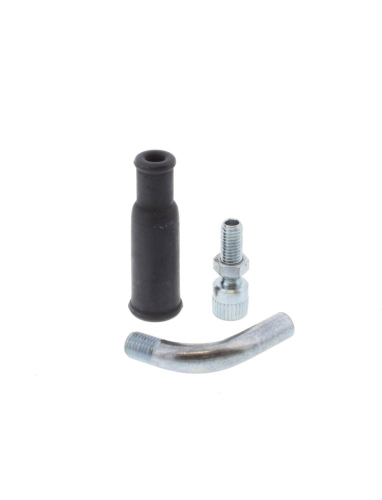

Kit tubetto comando gas Dell'Orto 5307500 78 a 70° per carburatori SHA compatibili, con offset 23 mm e altezza 25 mm.

Il kit tubetto curvo Dell'Orto 5307500 78 e' la variante a 70° destinata ai carburatori SHA predisposti. La geometria compatta, con offset di 23 mm e altezza di 25 mm, devia la guaina del comando gas in prossimita' del coperchio e aiuta a evitare una piega immediata del cavo. Il riferimento 53075-78 e le due quote sono essenziali per distinguere questo componente dagli altri tubetti Dell'Orto con lo stesso angolo nominale.

Caratteristiche della variante

• Marca: Dell'Orto
• Riferimento produttore: 5307500 78, forma breve 53075-78
• Tipo: kit tubetto deviatore per comando gas
• Angolo: 70°
• Offset: 23 mm
• Altezza: 25 mm
• Famiglia applicativa: carburatori SHA compatibili

Compatibilita' verificata

Il kit e' previsto per carburatori Dell'Orto SHA che riportano il riferimento 53075-78 nell'esploso o montano il medesimo tubetto. La variante e' documentata anche come applicazione Peugeot, ma la selezione deve partire dal carburatore e dal codice del componente, non dalla sola marca del veicolo. Su ciclomotori Piaggio o altri mezzi con carburatore SHA non va data per automatica: possono essere installati coperchi, curve e percorsi guaina differenti.

Differenza dal kit 53037-78

Anche il 53037-78 ha un angolo dichiarato di 70°, ma appartiene a una geometria distinta ed e' impiegato su altre famiglie Dell'Orto. Il 5307500 78 qui proposto e' la versione SHA con offset 23 mm e altezza 25 mm. I due codici non devono essere considerati equivalenti in base al solo angolo. Prima dell'acquisto confrontare riferimento, ingombro e punto di innesto sul coperchio valvola gas.

Montaggio e regolazione

Inserire il cavo e la guaina senza creare curvature strette, quindi orientare il tubetto affinche' non interferisca con telaio, filtro aria, serbatoio o parti calde. Il comando deve aprire la valvola gas per tutta la corsa e lasciarla tornare prontamente in battuta. Regolare il gioco previsto dal costruttore del veicolo e ricontrollarlo con lo sterzo ai due fine corsa, quando l'applicazione dispone del comando al manubrio.

Avvertenze

Un tubetto con geometria errata puo' mettere il cavo in trazione, aumentare l'attrito o modificare il regime durante la sterzata. Se guaina o filo presentano schiacciamenti, ossidazione o trefoli rotti, vanno sostituiti insieme al componente difettoso. Dopo il montaggio controllare a motore spento il ritorno del comando e, al primo avviamento, verificare che il minimo resti stabile. Non adattare filettature o coperchi non corrispondenti al codice 53075-78.
