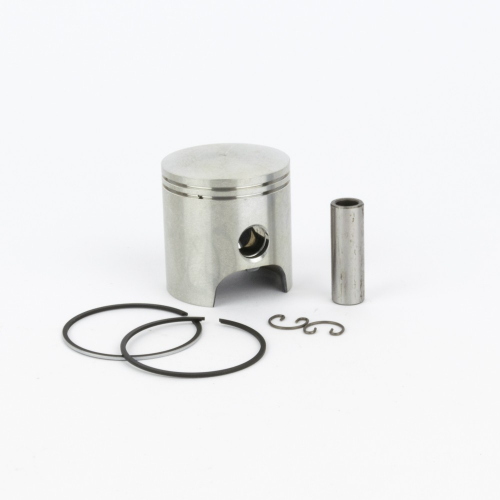

Pistone completo Pinasco GForce Ø46 mm a due segmenti per gruppo termico 10059905, applicato a Italjet Formula e Suzuki Katana 50 2T ad aria.

Il pistone completo Pinasco 10121194, diametro nominale Ø46 mm, è il ricambio a due segmenti abbinato al gruppo termico GForce 10059905. Questa termica in alluminio con riporto galvanico è prevista per specifici scooter 50 due tempi raffreddati ad aria. La corrispondenza con il kit 10059905 è vincolante: altri cilindri da 46 mm possono avere quote e profilo completamente diversi.

Identità e variante

La variante appartiene alla famiglia GForce a due segmenti, scelta dal produttore per combinare prestazioni e affidabilità. Nella tabella ricambi Pinasco il pistone completo è associato direttamente al kit 10059905 e al set guarnizioni 10332005. Non è indicata un’equivalenza con pistoni monofascia o con i ricambi Ø47 mm della stessa gamma.

Compatibilità verificata

L’applicazione verificata del kit 10059905 comprende Italjet Formula 50 e Suzuki Katana 50 con motore due tempi raffreddato ad aria. La compatibilità non comprende automaticamente Katana LC o altre versioni Formula: prima del montaggio controllare raffreddamento, sigla del gruppo termico e conformazione del pistone rimosso.

Controlli dimensionali

Prima del montaggio misurare la canna con alesametro e il pistone nel punto prescritto, quindi calcolare il gioco reale. Il diametro nominale non sostituisce la misura: ovalizzazione, conicità, usura del riporto o rettifiche precedenti possono rendere inutilizzabile un ricambio formalmente della stessa misura. Verificare anche spinotto, gabbia a rulli, piede di biella e asse del cilindro.

Segmento e montaggio

Pulire accuratamente le cave e controllare che il segmento, o i segmenti previsti, scorrano liberi senza impuntamenti. Misurare la luce alle estremità inserendo ogni fascia in squadra nella canna; le aperture devono poi appoggiarsi ai rispettivi fermi del pistone. Lubrificare canna, spinotto e gabbia con olio per miscela e comprimere le fasce con le dita durante l’inserimento, senza usare utensili che possano scheggiarle.

Messa a punto e avvertenze

La sostituzione del pistone richiede di individuare la causa dell’usura precedente. Carburazione magra, anticipo eccessivo, lubrificazione insufficiente, aspirazioni d’aria o raffreddamento inefficiente possono danneggiare rapidamente anche il ricambio corretto. Dopo l’intervento eseguire un rodaggio progressivo, evitare lunghi carichi costanti e ricontrollare candela, serraggi e rumorosità dopo i primi cicli termici.

Poiché la gamma dei due modelli comprende varianti ad aria e a liquido, evitare la selezione basata soltanto sul nome commerciale. Se il cilindro non riporta il codice 10059905, misurare tutte le quote e confrontare luce di scarico, orientamento e fermi dei segmenti con la documentazione della termica.
