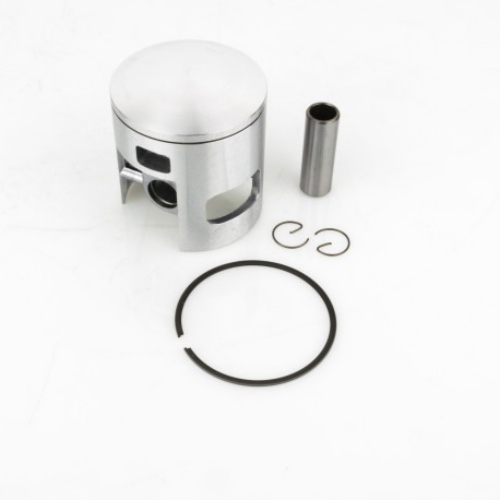

Pistone Pinasco 25125511A Ø69 mm, selezione A e un segmento, ricambio per configurazioni Vespa 215 cc 9T compatibili. Verificare cilindro e gioco.

Il pistone completo Pinasco 25125511A è il ricambio in diametro 69 mm, selezione A e con un solo segmento destinato alla configurazione Pinasco Vespa 215 cc identificata dalla sigla 9T. La misura, la selezione e il numero di segmenti definiscono una variante precisa: non è sufficiente che un cilindro abbia alesaggio nominale 69 mm perché questo pistone sia automaticamente corretto. Prima dell'acquisto occorre confrontare il codice del gruppo termico, la marcatura del pistone rimosso e le quote reali del cilindro.

Identità e variante

• Marca: Pinasco.
• Codice produttore: 25125511A.
• Diametro nominale: 69 mm.
• Selezione: A.
• Configurazione: un segmento.
• Designazione applicativa: Vespa 215 Pinasco 9T.

La lettera A appartiene all'accoppiamento dimensionale previsto dal produttore. Non va sostituita con una selezione B o con un pistone della stessa misura nominale senza aver verificato tolleranza, profilo del mantello, altezza di compressione, posizione dei fermi fascia e geometria della testa. Anche un componente apparentemente simile può interferire con luci, testa o albero motore.

Compatibilità verificata

Il ricambio è documentato per motori Vespa PE/PX 200 equipaggiati con la corrispondente configurazione Pinasco 215 cc 9T che utilizza il pistone 25125511A. Non è un pistone sostitutivo universale per cilindri Piaggio originali e non viene esteso ad altri gruppi Pinasco da 225, 244, 251 o 260 cc. L'applicazione deve essere confermata dal riferimento del kit e dalle quote del componente esistente.

Controlli prima del montaggio

Misurare il cilindro con strumenti adeguati e verificare gioco pistone-canna, ovalizzazione e conicità secondo le indicazioni del gruppo termico. Controllare che il segmento sia quello previsto, che il gioco alle estremità rientri nelle tolleranze e che i fermi nel pistone coincidano con la disposizione delle luci. Esaminare spinotto, gabbia a rulli, seeger e cielo del pistone; componenti usurati o deformati non devono essere riutilizzati soltanto perché entrano nelle sedi.

Montaggio e messa a punto

Installare il pistone rispettando il verso indicato dal costruttore, lubrificare spinotto e gabbia con olio per miscela e inserire seeger nuovi con apertura orientata correttamente. Dopo il serraggio della testa verificare manualmente la libera rotazione e controllare squish, anticipo, carburazione e candela in funzione della configurazione completa. Un pistone nuovo richiede un rodaggio progressivo e controlli frequenti della temperatura.

Avvertenze

Un'errata selezione o un gioco insufficiente può provocare grippaggio; un gioco eccessivo può causare rumorosità, perdita di tenuta e usura precoce. Il montaggio è consigliato a personale esperto in motori Vespa elaborati. La fornitura va confrontata con il kit presente sul veicolo prima di ogni lavorazione.
