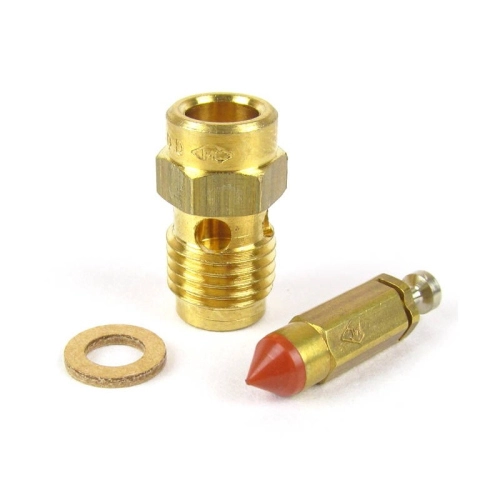

Valvola a spillo originale Dell'Orto 09008649, riferimento 8649-33, per carburatori PHBE, PHB, PHM, PHF, PHBH, PHBL e VHS compatibili.

La valvola a spillo Dell'Orto 09008649 e' il ricambio originale del circuito di ingresso carburante per numerose famiglie di carburatori di grande diametro. Il riferimento ricambio 8649-33 identifica questa specifica valvola e la separa da versioni con portata, sede o costruzione differenti. Lavora insieme al galleggiante per aprire il passaggio quando il livello nella vaschetta scende e chiuderlo quando viene raggiunta la quota prevista.

Identita' e applicazione

• Marca: Dell'Orto.
• MPN completo: 09008649; riferimento ricambio: 8649-33.
• Tipo: valvola a spillo per alimentazione vaschetta.
• Famiglie documentate: PHBE, PHB, PHM, PHF, PHBH, PHBL, VHSA, VHSB, VHSC e VHSH.
• La compatibilita' vale soltanto per le varianti che riportano il codice 8649-33 nel proprio esploso.

Compatibilita' verificata

Il ricambio e' previsto per carburatori Dell'Orto delle famiglie indicate, ma non tutte le versioni della stessa sigla usano la medesima valvola. Occorre leggere il modello completo, il diametro e gli eventuali suffissi sul corpo carburatore, quindi confrontare l'esploso della variante installata. Non viene estesa automaticamente la compatibilita' a un veicolo Vespa, Lambretta o motociclo soltanto perche' equipaggiato con un PHBH o un PHBL.

Funzione e sintomi di usura

La valvola controlla il riempimento della vaschetta. Se il puntale non chiude, il carburante puo' superare il livello corretto e produrre ingolfamento, gocciolamento o carburazione molto ricca. Se il passaggio resta parzialmente ostruito, il motore puo' invece manifestare mancanza di alimentazione sotto carico. Prima della sostituzione verificare pulizia del serbatoio, filtro, tubo e sfiato, perche' sporco e residui possono imitare gli stessi sintomi.

Montaggio e regolazione

Smontare il carburatore in un ambiente pulito e annotare la posizione dei componenti. Non rigare la sede e non introdurre fili metallici nel passaggio calibrato. Dopo aver montato la valvola 8649-33, controllare che il galleggiante si muova senza attrito e che perno e linguetta non siano deformati. La quota galleggiante va impostata secondo i dati del carburatore specifico: non esiste un valore universale valido per tutte le famiglie elencate.

Verifica finale

Con la vaschetta richiusa, alimentare il carburatore e controllare tenuta e riempimento prima dell'avviamento. Il tubo non deve esercitare trazione sul raccordo. In presenza di una pompa benzina, verificare anche che la pressione sia adatta al carburatore. Una pressione eccessiva puo' vincere la chiusura della valvola anche quando spillo e galleggiante sono integri.

Avvertenze

Il riferimento 09008649 identifica un ricambio Dell'Orto, non un ricambio originale Piaggio. Non sono indicati codici OEM Piaggio perche' non risultano consolidati per questa variante. La confezione va controllata prima del montaggio e non devono essere trasferite tarature o quote da un carburatore diverso.
