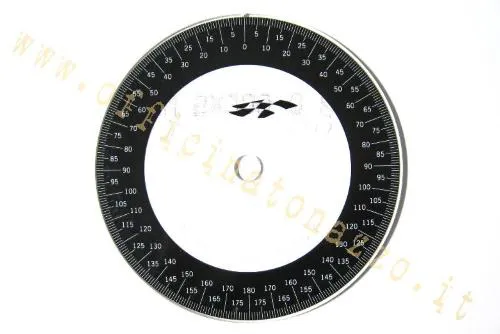

Disco graduato Pinasco universale per rilevare con precisione le fasi di apertura e chiusura di aspirazione, travasi e scarico durante la messa a punto del motore.

Il disco graduato Pinasco 10070830 è uno strumento di misura per rilevare la posizione angolare dell’albero motore e determinare con precisione i gradi di apertura e chiusura di aspirazione, travasi e scarico. È destinato alla messa in fase, al controllo di un motore assemblato e al confronto tra configurazioni prima di modificare cilindro, valvola o albero. Fornisce letture utili soltanto se viene centrato correttamente e abbinato a un indice fisso stabile.

Identità e funzione

• marca: Pinasco;
• MPN: 10070830;
• tipo: disco graduato per fasatura motore;
• impiego: lettura della posizione dell’albero in gradi;
• parametri rilevabili: apertura e chiusura di aspirazione, travasi e scarico.

Il disco non modifica la fasatura: consente di misurarla. I valori ottenuti servono per documentare lo stato del motore, verificare la simmetria delle letture rispetto al punto morto superiore e impostare lavorazioni solo dopo avere definito l’obiettivo tecnico.

Compatibilità d’impiego

Utensile universale utilizzabile su motori Vespa, scooter e moto quando è possibile collegarlo in asse all’albero motore e predisporre un riferimento fisso. Non dipende da una specifica cilindrata o sigla telaio. Rondelle, boccole, dadi o adattatori necessari al fissaggio variano secondo albero e volano e non vanno dedotti dal modello del veicolo.

Preparazione della misura

Con testata rimossa, fissare il disco senza gioco e realizzare un indice sottile che non possa spostarsi durante la rotazione. Determinare il punto morto superiore con metodo meccanico ripetibile, leggendo i due lati della corsa e ricavando il centro; azzerare quindi il disco. Un azzeramento stimato a vista introduce un errore che si trasferisce a tutte le fasi.

Rilevazione delle fasi

Ruotare l’albero nel normale senso di funzionamento e annotare separatamente i gradi di apertura e chiusura di ogni luce o della valvola di aspirazione. Ripetere il ciclo per controllare la ripetibilità. La durata si ricava dalle due letture rispetto ai punti morti; per confronti attendibili occorre usare sempre lo stesso criterio di inizio apertura, perché smussi e giochi possono cambiare il valore apparente.

Controlli e avvertenze

Prima di intervenire su cilindro o albero registrare configurazione, corsa, spessori e quote esistenti. Proteggere il disco da urti e deformazioni e non usarlo come leva. Dopo ogni variazione ripetere azzeramento e misura: una lavorazione irreversibile basata su un riferimento mobile o su una lettura unica può compromettere erogazione, affidabilità e possibilità di messa a punto.
