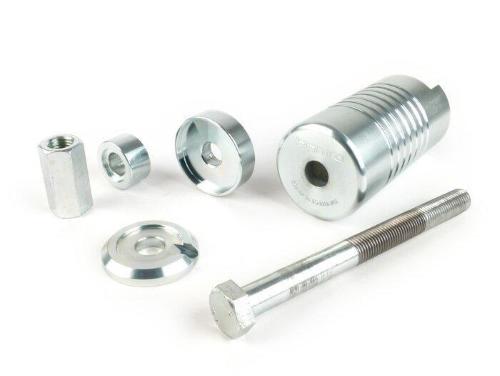

Utensile BGM PRO BGM7950TL per estrarre e montare silentblock motore Lambretta LI, LiS, SX, TV serie 2-3 e DL/GP. Costruzione CNC, SW24.

L'attrezzo BGM PRO BGM7950TL permette di estrarre e installare in asse i silentblock del motore Lambretta senza ricorrere a martello e leve improvvisate sul carter. La struttura completamente tornita lavora con una piastra dotata di risalto di centraggio e presenta una presa SW24 uniforme sui due lati. Il carico viene quindi applicato in modo controllato al supporto elastico durante le operazioni di revisione.

Caratteristiche costruttive

• MPN BGM7950TL;
• utensile specifico per silentblock motore Lambretta;
• costruzione solida lavorata CNC;
• piastra di montaggio con centraggio;
• presa chiave SW24 su entrambi i lati;
• finitura protettiva blu cromata.

Il centraggio aiuta a mantenere utensile, gomma e sede sullo stesso asse. È un aspetto importante perché un silentblock introdotto inclinato può segnare la sede o trasferire un carico laterale al carter. L'utensile serve per entrambe le fasi della sostituzione, ma non corregge sedi ovalizzate, crepate o precedentemente lavorate.

Compatibilità verificata

L'impiego è documentato per Lambretta LI serie 2 e 3, LI Special, SX, TV serie 2 e 3 e DL/GP nelle cilindrate che adottano la relativa architettura dei supporti motore. Questa delimitazione conservativa copre le applicazioni concordanti tra le fonti tecniche. Prima del lavoro occorre identificare il telaio, il tipo di carter, la lunghezza del perno motore e la variante dei silentblock, soprattutto su veicoli Eibar, Serveta, SIL o restaurati con parti miste.

Procedura di lavoro

Rimuovere motore e perno secondo il manuale, pulire la zona e ispezionare entrambe le sedi. Un riscaldamento moderato e uniforme del carter può agevolare l'estrazione e l'inserimento; temperatura e metodo devono rispettare materiale, verniciatura e componenti vicini. Lubrificare o usare prodotti di montaggio soltanto se previsti per il silentblock scelto. Azionare l'attrezzo con chiavi adatte alla presa SW24, controllando continuamente che il supporto avanzi diritto.

Controlli e avvertenze

Non compensare un disallineamento aumentando la forza: arrestare l'operazione, scaricare l'utensile e ricentrare i componenti. Una sede che oppone resistenza anomala deve essere misurata e controllata per bave o deformazioni. Dopo il montaggio verificare profondità, simmetria e libero passaggio del perno motore. L'attrezzo non comprende silentblock, perno o fonte di calore e non sostituisce i valori e la sequenza indicati nella documentazione di officina.
