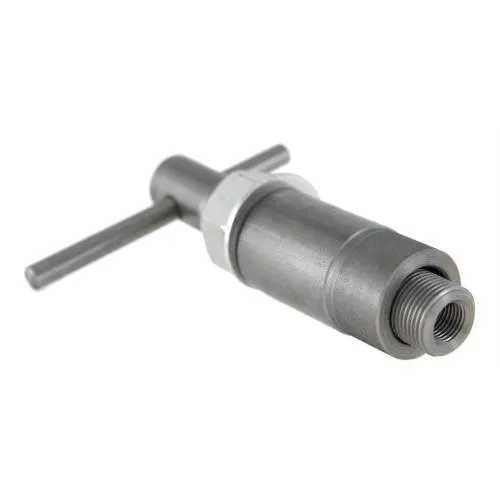

Utensile Hesotec 15199008 per montaggio albero motore Vespa Smallframe con filetto M12 e cono grande, adatto a 50-125, Primavera, ET3 e PK 50-125 compatibili.

L'utensile Hesotec 15199008 serve a inserire in modo controllato l'albero motore nel cuscinetto e nel semicarter delle Vespa Smallframe compatibili con filetto M12 e cono volano grande. La trazione assiale riduce il rischio di battere sull'albero, trasferire colpi ai cuscinetti o disallineare le spalle. È un attrezzo di montaggio specifico per officina, non un estrattore universale e non un componente da lasciare installato nel motore.

Contenuto e variante

La variante 15199008 è destinata agli alberi con filetto M12 e profilo cono grande, particolarmente diffusi sulle configurazioni PK. Non va confusa con la versione per cono piccolo o con utensili per alberi Largeframe: filettatura, appoggio e diametri cambiano. La fornitura riguarda l'attrezzo Hesotec; cuscinetti, paraoli, albero motore, distanziali termici e altri utensili non sono inclusi. Prima dell'uso verificare che il filetto dell'albero sia integro e che l'adattatore si avviti liberamente a mano.

Caratteristiche tecniche

Riferimento: Hesotec 15199008; funzione: montaggio albero motore; filetto applicazione: M12; cono: grande; famiglia: Vespa Smallframe 50-125; peso commerciale indicativo: 550 g. L'attrezzo lavora tirando progressivamente l'albero nella sede, mentre un appoggio corretto scarica la reazione sulla zona prevista del carter o del cuscinetto. Lubrificazione, temperatura e sequenza di assemblaggio devono seguire il manuale del motore e le istruzioni dell'utensile.

Compatibilità verificata

Compatibilità verificata con Vespa 50-125, Primavera 125, ET3 125 e famiglie PK 50-125 S, SS, XL e XL2 quando l'albero montato presenta filetto M12 e cono volano grande. La denominazione del telaio non basta su motori elaborati o assemblati con alberi aftermarket: misurare il filetto e identificare il cono effettivo. Non usare su alberi a cono piccolo, filetti diversi da M12 o carter che richiedono un sistema di appoggio differente.

Montaggio e controlli

Pulire filetto, cuscinetto e sedi; installare paraolio e cuscinetto secondo la sequenza prevista. Avvitare l'adattatore M12 completamente a mano senza forzare, allineare l'attrezzo all'asse e applicare la trazione in piccoli incrementi. Controllare continuamente che la spalla non tocchi il carter e che la biella rimanga libera. Se è previsto il riscaldamento della sede, usare temperature controllate e proteggere guarnizioni e paraoli. Arrestarsi quando l'albero raggiunge la quota corretta, poi verificare rotazione e centraggio.

Avvertenze

Non usare avvitatori a impulsi, martelli o prolunghe eccessive. Se la forza aumenta bruscamente, interrompere e controllare allineamento, cuscinetto e interferenze. Un adattatore avvitato su pochi filetti può danneggiare l'estremità dell'albero. Indossare protezioni, fissare il carter in modo stabile e non applicare coppia alla biella. Dopo il montaggio verificare che l'albero ruoti libero e che le spalle non siano state serrate lateralmente.
