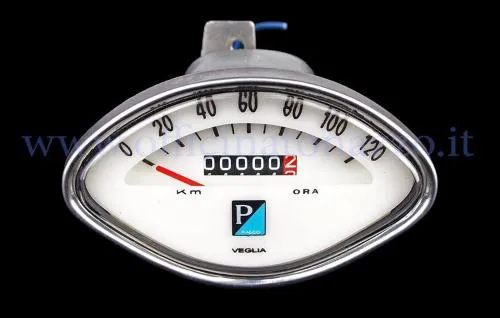

Contachilometri originale Piaggio 54547920 con fondo bianco, scala 120 km/h e attacco cavo da 2,7 mm, per Vespa 150 GS VS5T, 160 GS VSB1T e Largeframe compatibili.

Contachilometri Piaggio 54547920 con scala 120 km/h

Il Piaggio 54547920 è un contachilometri analogico per Vespa Largeframe d'epoca, con quadrante bianco, numerazione blu e scala fino a 120 km/h. Le dimensioni dichiarate sono circa 112 x 69 mm e il collegamento del cavo è nella versione da 2,7 mm, comunemente descritta come attacco o corda grossa.

Identificazione della variante

Questa scheda riguarda esclusivamente lo strumento Piaggio 54547920, associato anche al riferimento originale 098473. Il marchio Piaggio, la scala 120 km/h, il disegno del quadrante, le dimensioni e l'attacco cavo devono essere verificati insieme. Non va confuso con riproduzioni prive di marchio, strumenti con scala diversa, versioni per cavo sottile o contachilometri di sagoma simile destinati ad altri manubri.

Funzione nel sistema

Lo strumento riceve il moto dal rinvio ruota attraverso il cavo meccanico e lo traduce nell'indicazione della velocità. L'affidabilità della lettura dipende anche dalle condizioni di cavo, guaina, rinvio e accoppiamenti; la sostituzione del solo contachilometri non risolve un trascinamento irregolare dovuto a componenti esterni usurati.

Caratteristiche da confrontare

La configurazione verificata comprende fondo bianco, numeri blu, cornice cromata, vecchio logo Piaggio, scala 0-120 km/h e attacco cavo da 2,7 mm. Le misure di circa 112 x 69 mm aiutano a riconoscere la sagoma, ma devono essere confrontate con la sede effettiva del manubrio e con i punti di fissaggio.

Compatibilità verificata

L'applicazione è confermata per Vespa 150 GS VS5T, Vespa 160 GS VSB1T, Vespa 150 VBA/VBB e Vespa 150 GL VLA1T nelle configurazioni con sede e cavo compatibili. Su veicoli restaurati o modificati il manubrio, il rinvio o il cavo possono non corrispondere all'allestimento originario; per questo è necessario controllare il componente montato.

Controlli prima dell'acquisto

Prima dell'acquisto confrontare il riferimento dello strumento, la scala massima, il colore e la grafica del quadrante, la forma della cassa, la posizione dell'attacco e il diametro del terminale cavo. Verificare anche che il rinvio ruota e il rapporto di trasmissione siano quelli previsti per il veicolo. L'anno di prima immatricolazione, da solo, non garantisce la compatibilità.

Indicazioni di montaggio

Smontare il faro o la copertura del manubrio seguendo la procedura prevista, liberare con cautela il cavo e i fissaggi e non tirare lo strumento dal quadrante. Lubrificare o sostituire il cavo se presenta pieghe, trefoli danneggiati o scorrimento irregolare. Inserire il terminale da 2,7 mm fino al corretto innesto e serrare senza deformare la cassa.

Verifiche dopo l'installazione

Con la ruota sollevata verificare che l'indice si muova in modo progressivo e che non vi siano rumori o impuntamenti. Su strada controllare la stabilità della lancetta e l'assenza di vibrazioni anomale. Una lettura oscillante richiede il controllo di cavo, curve della guaina, rinvio e accoppiamento, non un serraggio eccessivo dello strumento.

Manutenzione

Proteggere il contachilometri da infiltrazioni durante il lavaggio e controllare periodicamente guarnizione, cornice e passaggio del cavo. Evitare lubrificanti che possano migrare all'interno della cassa. Se il veicolo resta fermo a lungo, verificare che il cavo non sia bloccato prima di rimetterlo in uso.

Contenuto della fornitura

La fornitura è riferita al contachilometri Piaggio 54547920. Cavo, guaina, rinvio ruota, lampadine, portalampada, guarnizioni, staffe e minuteria non sono dichiarati inclusi. Conservare i componenti originali fino al completamento del confronto e del montaggio.

Perché scegliere la variante corretta

La grafica coerente con le Vespa d'epoca e l'identificazione originale Piaggio permettono di ripristinare la strumentazione mantenendo corretta la variante. Le specifiche 120 km/h e attacco 2,7 mm rendono la scelta più precisa rispetto a una selezione basata soltanto sull'aspetto del quadrante.
