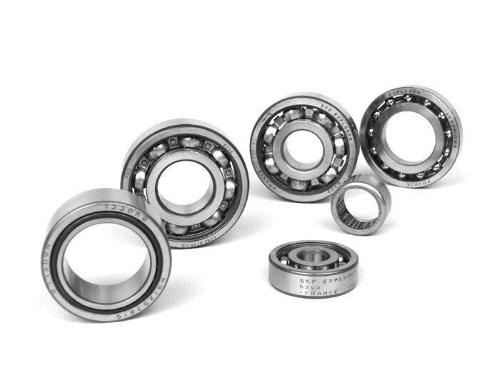

Kit Scooter Center 3730003 con 6 cuscinetti per motore Vespa PK 125 ETS VMS1T: 6303, NBI 253815, 6200, 16005, 6204 e HK1612.

Il kit cuscinetti motore Scooter Center 3730003 riunisce i sei supporti necessari per la revisione del motore Vespa PK 125 ETS VMS1T. La configurazione tiene conto delle misure specifiche della ETS, compreso il cuscinetto lato volano dell'albero motore, e permette di sostituire in modo coordinato i cuscinetti installati nei carter e le gabbie dell'albero ruota.

Contenuto del kit

• Albero motore lato frizione: 6303, 17×47×14 mm.
• Albero motore lato volano: NBI 253815, 25×38×15 mm.
• Albero multiplo: 6200, 10×30×9 mm.
• Primaria: 16005, 25×47×8 mm.
• Albero ruota lato ruota: 6204, 20×47×14 mm.
• Albero ruota lato cambio: HK1612, 16×22×12 mm.

Il kit comprende sei elementi e non include il cuscinetto di biella. L'assortimento è pensato per evitare sostituzioni parziali con componenti usurati lasciati nel motore; paraoli, guarnizioni e O-ring non vanno considerati inclusi se non indicati separatamente.

Compatibilità verificata

Specifico per Vespa PK 125 ETS, sigla telaio VMS1T, con configurazione albero motore e cono da 24 mm propria del modello. Non è un kit generico per tutte le Smallframe: PK 125 S, XL, XL2, Primavera ed ET3 possono condividere alcune misure ma non necessariamente l'intero assortimento. Identificare il motore e confrontare i cuscinetti prima del montaggio.

Revisione e montaggio

Con i carter aperti, estrarre i cuscinetti senza danneggiare le sedi e rimuovere ogni residuo di olio, sigillante e ossidazione. Controllare che le sedi non siano ovalizzate e che albero motore, multiplo e albero ruota non presentino piste consumate. L'installazione va eseguita premendo sull'anello soggetto a interferenza; non trasferire la forza attraverso sfere o rulli.

Il riscaldamento uniforme del carter e il raffreddamento controllato del cuscinetto possono agevolare il montaggio. Verificare il completo appoggio in battuta, la libera rotazione e i giochi assiali prima della chiusura. Installare paraoli nuovi con verso corretto e lubrificare le piste al primo assemblaggio, evitando grassi o contaminanti incompatibili con l'olio del cambio.

Avvertenze

La revisione dei cuscinetti richiede estrattori, presse o attrezzi di introduzione adeguati. Non riutilizzare componenti che hanno subito urti durante lo smontaggio. Il GTIN 4250366611754 identifica questo assortimento da sei pezzi per PK 125 ETS; verificare sempre che confezione e riferimento 3730003 coincidano.
