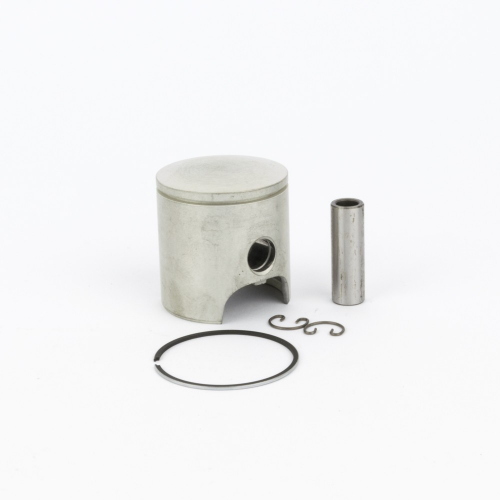

Pistone completo Pinasco TForce Ø47 mm monofascia per gruppi termici 10041402 e 10041408 su scooter Piaggio e Gilera 50 2T compatibili.

Il pistone completo Pinasco 10121102 ha diametro nominale Ø47 mm e configurazione monofascia. È il ricambio assegnato ai gruppi termici in ghisa TForce 10041402 e 10041408, due kit per scooter 50 due tempi con sistemi di raffreddamento differenti. Il codice del kit deve essere verificato prima dell’ordine: altri pistoni Pinasco da 47 mm appartengono a famiglie e geometrie diverse.

Identità e variante

La famiglia TForce utilizza un pistone in lega di alluminio ad alto tenore di silicio e un solo segmento. Per entrambi i kit il segmento associato è il Pinasco 10114506. Il 10041402 è coordinato con testa 10243636 e guarnizioni 10332102, mentre il 10041408 usa testa 10241026 e guarnizioni 10332108. Questi riferimenti permettono di distinguere con precisione le due termiche.

Compatibilità verificata

Il kit 10041402 è indicato per Gilera Runner 50 e Piaggio Zip SP 50 raffreddati a liquido. Il kit 10041408 è indicato per Gilera Typhoon 50 e Piaggio Zip 50 raffreddati ad aria. Il pistone è comune, ma testa, guarnizioni e raffreddamento non sono intercambiabili. Controllare il numero del gruppo termico, soprattutto su scooter già elaborati.

Controlli dimensionali

Prima del montaggio misurare la canna con alesametro e il pistone nel punto prescritto, quindi calcolare il gioco reale. Il diametro nominale non sostituisce la misura: ovalizzazione, conicità, usura del riporto o rettifiche precedenti possono rendere inutilizzabile un ricambio formalmente della stessa misura. Verificare anche spinotto, gabbia a rulli, piede di biella e asse del cilindro.

Segmento e montaggio

Pulire accuratamente le cave e controllare che il segmento, o i segmenti previsti, scorrano liberi senza impuntamenti. Misurare la luce alle estremità inserendo ogni fascia in squadra nella canna; le aperture devono poi appoggiarsi ai rispettivi fermi del pistone. Lubrificare canna, spinotto e gabbia con olio per miscela e comprimere le fasce con le dita durante l’inserimento, senza usare utensili che possano scheggiarle.

Messa a punto e avvertenze

La sostituzione del pistone richiede di individuare la causa dell’usura precedente. Carburazione magra, anticipo eccessivo, lubrificazione insufficiente, aspirazioni d’aria o raffreddamento inefficiente possono danneggiare rapidamente anche il ricambio corretto. Dopo l’intervento eseguire un rodaggio progressivo, evitare lunghi carichi costanti e ricontrollare candela, serraggi e rumorosità dopo i primi cicli termici.

Non confondere il pistone 10121102 con ricambi Ø47 mm della serie GForce o con selezioni di sovramisura. Se cilindro o pistone non riportano un’identificazione leggibile, la compatibilità va confermata mediante rilievo completo delle quote e confronto con la termica Pinasco installata.
