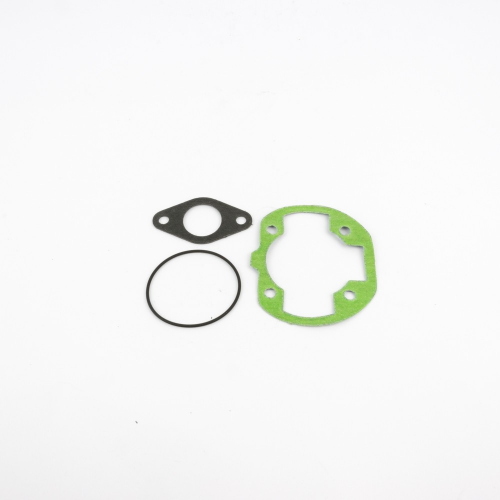

Serie guarnizioni Pinasco 10332003 per cilindri Ø47 dei kit 10051903 e 10059903 su motori Minarelli verticali ad aria.

La serie guarnizioni Pinasco 10332003 è il ricambio coordinato per i gruppi termici Pinasco 10051903 e 10059903. Entrambi appartengono alla famiglia Ø47 mm per motori scooter Minarelli verticali raffreddati ad aria, ma adottano configurazioni del pistone differenti: per questo la selezione della guarnizione deve partire dal codice del kit effettivamente montato e non dalla sola cilindrata dichiarata.

Destinazione del ricambio

• Marca Pinasco, MPN 10332003.
• Serie di guarnizioni per gruppo termico.
• Kit associati: Pinasco 10051903 e 10059903.
• Alesaggio nominale dei gruppi termici: 47 mm.
• Applicazione: motore Minarelli verticale 2T raffreddato ad aria.

Il kit guarnizioni serve a ripristinare le tenute del gruppo termico durante una revisione o dopo lo smontaggio. Non comprende né trasforma il cilindro: è una dotazione di ricambio specifica per le due referenze Pinasco indicate.

Compatibilità verificata

La compatibilità è consolidata con i gruppi termici Pinasco 10051903 e 10059903 per motori Minarelli verticali ad aria. Il 10059903 è identificato come G-Force bifascia da 70 cc per applicazioni Booster compatibili; il 10051903 è la corrispondente applicazione Ø47 della stessa famiglia motore. Non estendere la compatibilità a kit Pinasco con codice diverso, a motori Minarelli orizzontali o a cilindri raffreddati a liquido.

Controlli prima del montaggio

Confrontare il codice inciso o riportato sulla confezione del cilindro con una delle due referenze ammesse. Verificare che profilo, fori e passaggi di ciascuna guarnizione coincidano con cilindro e carter senza invadere travasi o luce del cilindro. I piani devono essere puliti, integri e privi di residui della vecchia tenuta; una superficie deformata non si corregge aumentando il sigillante.

Montaggio e avvertenze

Assemblare il gruppo termico rispettando verso e posizione di ogni elemento, usando sigillanti soltanto quando previsti dalle istruzioni Pinasco. Serrare testa e cilindro in modo progressivo e incrociato con i valori prescritti per il kit installato. Dopo la chiusura controllare libera rotazione, squish e assenza di trafilaggi; al primo avviamento verificare carburazione e temperatura. Le guarnizioni non rendono intercambiabili i pistoni mono e bifascia e non sono ricambi originali Minarelli.
