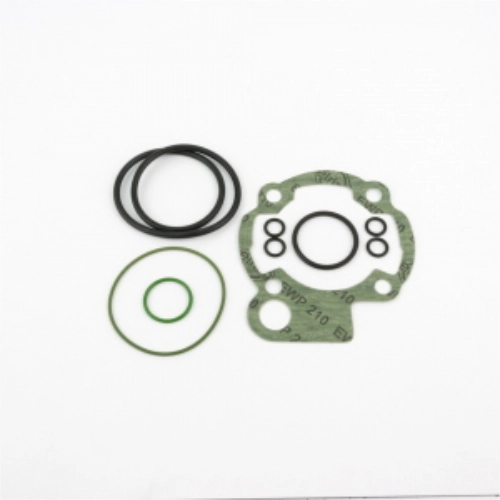

Serie guarnizioni Pinasco 10332009 per gruppi termici 10059909 e 10051909 su motori Minarelli orizzontali 2T raffreddati a liquido.

La serie guarnizioni Pinasco 10332009 è il ricambio coordinato per i gruppi termici Pinasco 10059909 e 10051909 destinati alla famiglia di motori scooter Minarelli orizzontali 2T raffreddati a liquido. L'abbinamento è definito dai codici completi del cilindro: la sola cilindrata o la somiglianza esterna del motore non garantiscono che sagoma, forature e passaggi del refrigerante coincidano.

Variante e applicazione

• marca Pinasco;
• MPN 10332009;
• serie guarnizioni per gruppo termico;
• kit associati 10059909 e 10051909;
• architettura Minarelli orizzontale 2T con raffreddamento a liquido.

La confezione va scelta soltanto dopo aver letto il riferimento del gruppo termico installato. Le varianti Pinasco con numerazione vicina possono adottare profili diversi attorno ai travasi, alla canna e ai condotti dell'acqua; non sono quindi equivalenti in modo automatico. L'associazione non viene estesa a motori Minarelli verticali, versioni raffreddate ad aria o kit con un codice differente.

Preparazione al montaggio

Lavorare a motore freddo. Dopo lo smontaggio eliminare i residui delle vecchie guarnizioni con utensili che non incidano alluminio e carter, quindi sgrassare i piani senza lasciare fibre o abrasivo nei travasi. Controllare planarità, corrosione, prigionieri, filettature e spine di centraggio. Prima di posare i componenti confrontare ogni foro della nuova guarnizione con cilindro e basamento, compresi i passaggi del liquido.

Chiusura e controlli

Montare le guarnizioni nel verso previsto dal kit e impiegare sigillante solo quando prescritto, in velo sottile e compatibile con temperatura, carburante e refrigerante. Serrare testa e cilindro a più passaggi, in sequenza incrociata e alla coppia prevista per il gruppo termico. Riempire e spurgare il circuito di raffreddamento, poi verificare assenza di trafilamenti, bolle persistenti e variazioni anomale del livello.

Quote e avvertenze

Lo spessore della guarnizione contribuisce alle quote del cilindro. Con albero in corsa diversa, basette, lavorazioni o componenti non standard occorre misurare squish e altezza prima dell'avviamento. Non riutilizzare guarnizioni già compresse e non compensare piani deformati con eccesso di sigillante. Dopo il primo ciclo termico controllare nuovamente tenuta del circuito e serraggi secondo le istruzioni del kit.
