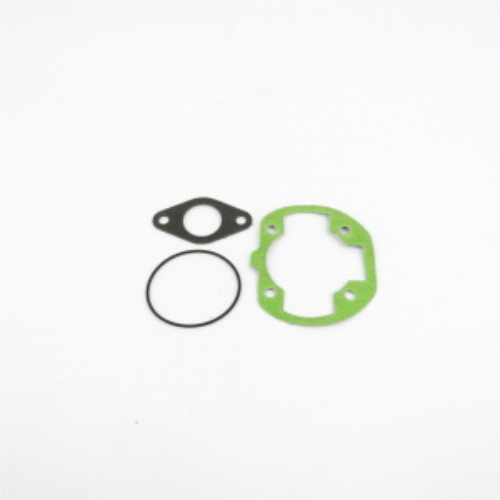

Serie guarnizioni Pinasco 10332103 dedicata ai gruppi termici 10040403 e 10041403 per scooter Minarelli verticali 2T ad aria.

La serie guarnizioni Pinasco 10332103 è il ricambio coordinato per i gruppi termici Pinasco 10040403 e 10041403. È una dotazione destinata al ripristino delle tenute quando il cilindro viene smontato per manutenzione o revisione. La scelta deve partire dal riferimento del gruppo termico effettivamente installato: cilindri con alesaggio o aspetto simili possono impiegare profili, spessori e passaggi differenti.

Destinazione del ricambio

• Marca: Pinasco.
• MPN: 10332103.
• Tipologia: serie guarnizioni per gruppo termico.
• Gruppi termici associati: 10040403 e 10041403.
• Famiglia applicativa: scooter Yamaha-Minarelli verticali 2T raffreddati ad aria, alesaggio nominale Ø47 mm.

La confezione non è un gruppo termico completo e non modifica la configurazione del cilindro. Serve a ripristinare le tenute previste dalle referenze indicate; prima del lavoro è opportuno controllare fisicamente il contenuto e predisporre soltanto i componenti richiesti dal kit montato.

Compatibilità verificata

La compatibilità è limitata ai gruppi termici Pinasco 10040403 e 10041403. Il riferimento 10041403 identifica un T-Force in ghisa monofascia; il 10040403 resta una variante distinta della medesima famiglia Minarelli verticale e non va confuso con kit Piaggio o con motori Minarelli orizzontali. Non estendere il montaggio a gruppi termici Pinasco con codice diverso, a cilindri aftermarket di altra marca o a motori che condividono soltanto la cilindrata nominale. Il prodotto è aftermarket Pinasco e non viene associato a un riferimento originale Piaggio.

Controlli prima del montaggio

• Leggere il codice del gruppo termico sulla confezione, sulla documentazione o sul componente e confrontarlo con le referenze ammesse.
• Verificare che profilo, fori, passaggi e diametri delle guarnizioni coincidano con cilindro e carter senza invadere travasi, passaggi del refrigerante o luce del cilindro.
• Rimuovere ogni residuo della vecchia tenuta senza rigare i piani.
• Controllare planarità e integrità delle superfici: una deformazione non si corregge aumentando il sigillante.

Montaggio

Assemblare cilindro e testa rispettando verso e posizione di ogni elemento. Usare sigillanti soltanto quando previsti dalle istruzioni del gruppo termico e applicarli nella quantità indicata, evitando eccessi che possano raggiungere travasi o circuiti di raffreddamento. Serrare in modo progressivo e incrociato con la coppia prescritta per il kit specifico, senza trasferire valori ricavati da cilindri differenti.

Verifiche finali e avvertenze

Dopo la chiusura controllare libera rotazione, quota di squish quando prevista e assenza di trafilaggi. Sui motori raffreddati a liquido riempire e spurgare correttamente il circuito; sui motori ad aria verificare convogliatori e ventilazione. Al primo avviamento controllare tenuta, temperatura e carburazione. Le guarnizioni rimosse o schiacciate non devono essere riutilizzate e non rendono intercambiabili cilindri o pistoni di varianti diverse.
