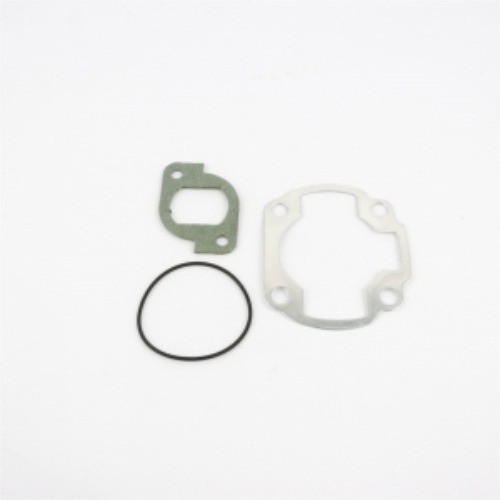

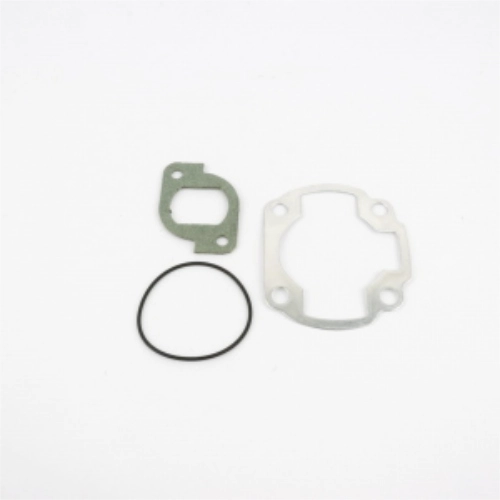

Serie guarnizioni Pinasco 10332106 dedicata ai gruppi termici 10040406, 10041406 e 10041426. Verificare il codice del cilindro prima del montaggio.

La serie guarnizioni Pinasco 10332106 è il ricambio dedicato ai gruppi termici identificati dai codici 10040406, 10041406 e 10041426. Serve a ripristinare le tenute previste dal kit dopo lo smontaggio del cilindro o durante una revisione. L'abbinamento è definito dai riferimenti del gruppo termico, non dal solo diametro del pistone o dal modello dello scooter: per evitare errori occorre riconoscere con certezza il kit installato prima di aprire il motore.

Identità e destinazione

• Marca: Pinasco.
• Codice produttore: 10332106.
• Tipo: serie guarnizioni per gruppo termico.
• Gruppi termici associati: Pinasco 10040406, 10041406 e 10041426.
• Impiego: manutenzione, smontaggio e rimontaggio del cilindro compatibile.

Compatibilità verificata

La compatibilità è limitata ai tre riferimenti Pinasco indicati. Le fonti tecniche associano 10040406 e 10041406 a kit scooter con cilindro Ø47 mm per motori orizzontali raffreddati ad aria, ma la serie 10332106 va scelta comunque tramite il codice completo del gruppo termico. Non viene dichiarata una compatibilità Vespa: non ci sono due riscontri esatti che colleghino questa variante a un modello Vespa preciso. Non estendere l'impiego a cilindri simili, a kit con spinotto o raffreddamento differente, né ad altre serie guarnizioni Pinasco con numerazione vicina.

Controlli durante la revisione

Dopo lo smontaggio eliminare completamente i residui delle vecchie guarnizioni senza rigare i piani. Controllare planarità e pulizia di carter, base cilindro e testa, oltre allo stato di prigionieri, dadi e filetti. Esaminare canna, pistone, segmenti e luce di scarico: una perdita o un calo di compressione può dipendere da usura meccanica e non soltanto dalle guarnizioni. Confrontare ogni elemento nuovo con quello rimosso per sagoma, fori e passaggi, senza modificare o sovrapporre guarnizioni per compensare una variante errata.

Montaggio e avvertenze

Installare le tenute sulle superfici pulite e asciutte seguendo la sequenza prevista per il kit 10040406, 10041406 o 10041426. Non applicare sigillanti in eccesso e non alterare lo spessore complessivo: la quota delle guarnizioni può influire su altezza del cilindro, squish e fasature. Serrare testa e cilindro con schema incrociato e coppia coerente con il gruppo termico. Dopo il primo ciclo termico controllare trafilaggi, rumorosità e serraggi secondo le istruzioni di officina. La confezione è una serie di ricambio; bulloneria, pistone e componenti del cilindro non sono dichiarati inclusi.
