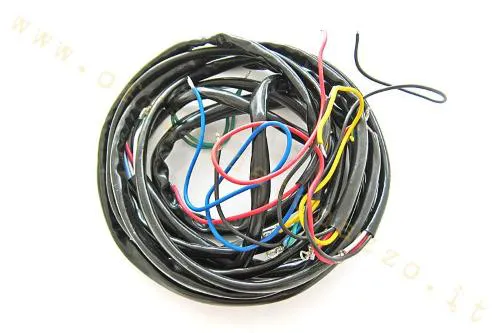

Cablaggio completo Bosatta CAB089 per Vespa PX 125 T5 VNX5T. Controllare connettori, batteria, avviamento e schema della versione installata.

Il Bosatta CAB089 è l'impianto elettrico completo per Vespa PX 125 T5, progettato per sostituire il cablaggio principale del modello nelle configurazioni compatibili. È indicato quando l'impianto originale presenta isolamento cotto, conduttori ossidati, giunte improprie o terminali danneggiati. La fornitura riguarda il cablaggio e non comprende automaticamente statore, regolatore, centralina, interruttori o utenze.

Identità del ricambio

• marca Bosatta;
• codice produttore CAB089;
• impianto elettrico completo;
• destinazione Vespa PX 125 T5;
• applicazione specifica per la configurazione T5.

Il CAB089 non va scelto come generico impianto PX: la T5 presenta componenti e collegamenti propri. Prima dell'acquisto confrontare connettori e diramazioni con il cablaggio rimosso e con lo schema della versione esatta.

Compatibilità Vespa verificata

Compatibilità consolidata con Vespa PX 125 T5, sigla telaio VNX5T, nelle versioni dotate dell'impianto corrispondente. Alcuni cataloghi descrivono il prodotto come cablaggio PX-T5, ma l'applicazione verificata della scheda corrente resta il T5. Batteria, avviamento elettrico, mercato di destinazione e modifiche precedenti possono cambiare connessioni e dotazione: questi elementi vanno controllati sul veicolo prima del montaggio.

Smontaggio e preparazione

Scollegare ogni alimentazione e documentare il percorso del vecchio impianto con fotografie ed etichette. Identificare statore, centralina, regolatore, scatola di derivazione, fanaleria, comandi al manubrio e punti di massa. Verificare tunnel, passacavi e gommini; bordi vivi, corrosione o residui devono essere eliminati senza modificare i fori del telaio. Conservare il vecchio cablaggio integro come riferimento fino al collaudo finale.

Posa e connessioni

Inserire il nuovo impianto seguendo il tracciato originale e usando una sonda che non danneggi l'isolamento. Evitare tensioni sui terminali, curve troppo strette e contatti con sterzo, sospensione, motore o scarico. Ripristinare masse su superfici pulite e serrare i connettori senza deformarli. Giunte, accessori e trasformazioni devono rispettare schema, sezione dei conduttori e protezioni; non adattare fili differenti soltanto in base al colore.

Verifica funzionale

Prima di chiudere manubrio e tunnel controllare continuità, isolamento e assenza di corto verso massa. Alimentare l'impianto con la protezione prevista e collaudare accensione, luci, stop, indicatori, clacson e strumentazione uno alla volta. Misurare la tensione regolata ai regimi prescritti. Se un fusibile interviene o un conduttore scalda, interrompere il test e ricercare il guasto; non aumentare il valore della protezione.
