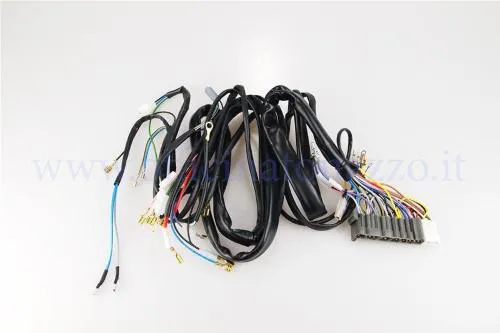

Impianto elettrico GRABOR 242182 con connettori per Vespa PX 125, 150 e 200 Arcobaleno con batteria e avviamento elettrico; compatibile anche T5 elettrico.

L'impianto elettrico GRABOR 242182 è il cablaggio completo di connettori per Vespa PX Arcobaleno predisposte con batteria e avviamento elettrico. La configurazione è associata alle versioni PX 125, PX 150 e PX 200 Arcobaleno EFL e alle applicazioni Vespa T5 con avviamento elettrico compatibili. Non è un cablaggio universale: presenza della batteria, motorino di avviamento, schema dei connettori e disposizione delle utenze devono coincidere con l'impianto del veicolo.

Identità e configurazione

• marca: GRABOR;
• riferimento produttore: 242182;
• tipo: impianto elettrico/cablaggio principale;
• connettori: presenti nella configurazione del cablaggio;
• allestimento: con batteria e avviamento elettrico;
• destinazione: Vespa PX Arcobaleno EFL e T5 compatibili.

La sigla 242182 distingue questa versione dai cablaggi PX senza batteria, senza motorino di avviamento o destinati alle prime serie e agli allestimenti MY con configurazione differente. Anche quando la scocca è simile, il numero e il tipo dei collegamenti possono cambiare.

Compatibilità verificata

Indicato per Vespa PX 125, PX 150 e PX 200 Arcobaleno con avviamento elettrico e batteria, comprese le configurazioni EFL compatibili; applicazione riportata anche per Vespa PX 125 T5 con avviamento elettrico. Prima dell'acquisto verificare sigla e allestimento effettivo del veicolo, soprattutto se l'impianto è stato convertito, semplificato o sostituito.

Installazione

Il cablaggio va posato seguendo il percorso originale, proteggendolo da bordi taglienti, sterzo, cavi di comando, calore del motore e punti di schiacciamento. Prima di rimuovere il vecchio impianto è utile documentare passaggi, masse e connessioni. Non tirare il fascio dai terminali: utilizzare un passacavo adeguato e accompagnare con gradualità i connettori nei tunnel della scocca.

Durante il montaggio controllare continuità dei conduttori, integrità dei terminali, serraggio delle masse e stato di regolatore, statore, commutatori, portafusibile e batteria. Collegare la batteria soltanto dopo avere confrontato lo schema elettrico e verificato l'assenza di cortocircuiti. Una massa ossidata o un componente guasto può danneggiare anche un cablaggio nuovo.

Avvertenze e collaudo

Non adattare collegamenti incompatibili tagliando indiscriminatamente il cablaggio. Se colori o connettori non coincidono, occorre identificare la variante del veicolo e lo schema corretto prima di procedere. A montaggio concluso collaudare separatamente avviamento, ricarica, luci, indicatori, stop e clacson, controllando che il fascio resti libero durante l'intera rotazione del manubrio.
