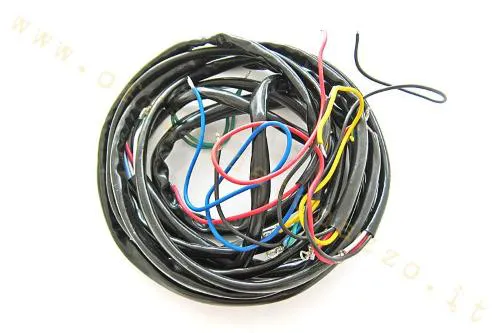

Impianto elettrico GRABOR 84354 per Vespa 150 VBA1T fino al telaio 76049, con batteria, luce di arresto e senza indicatori di direzione.

L'impianto elettrico GRABOR 84354 è il cablaggio completo per Vespa 150 VBA1T fino al numero di telaio 76049. Riproduce la configurazione con batteria, luce di posizione, anabbagliante, abbagliante e luce di arresto, senza indicatori di direzione. Il riferimento Piaggio 084354/84354 è riportato come equivalenza tecnica: il prodotto resta un ricambio aftermarket GRABOR e non un componente originale Piaggio.

Variante e funzioni

• marca: GRABOR;
• riferimento produttore: 84354;
• tipo: cablaggio principale completo;
• configurazione: con batteria;
• utenze: posizione, anabbagliante, abbagliante e stop;
• indicatori di direzione: assenti;
• riferimento comparativo Piaggio: 084354/84354.

La soglia di telaio è essenziale perché all'interno della serie VBA cambiano configurazione e collegamenti. Un fascio destinato agli esemplari successivi può presentare terminali o derivazioni differenti anche se la scocca appare identica.

Compatibilità verificata

Montaggio per Vespa 150 VBA1T fino al telaio 76049, nell'allestimento originale con batteria e senza frecce. Non estendere automaticamente l'applicazione a VBB, VGLA o ad altri modelli che possono condividere parte dello schema: occorre la coincidenza esatta della variante e delle utenze. Sui veicoli restaurati controllare che non siano presenti conversioni a 12 V, accensioni elettroniche o commutatori non originali.

Installazione

Prima di estrarre il vecchio cablaggio, documentare percorso, masse e connessioni. Scollegare la batteria, verificare fusibile e stato dei portalampada e utilizzare un filo guida per accompagnare il nuovo fascio nel tunnel senza sollecitare i terminali. Proteggere i punti di passaggio e mantenere il cablaggio lontano da parti mobili, spigoli e fonti di calore.

Confrontare ogni collegamento con lo schema della VBA1T interessata. Le masse devono essere pulite e serrate; contatti ossidati e guaine screpolate possono compromettere il funzionamento anche con un fascio nuovo. Prima di alimentare l'impianto eseguire prove di continuità, isolamento e assenza di cortocircuiti.

Collaudo e avvertenze

Dopo il collegamento verificare separatamente accensione, ricarica batteria, luce di posizione, anabbagliante, abbagliante, stop e clacson. Ruotare il manubrio a fine corsa e accertare che il fascio non venga teso o schiacciato. Non modificare il ricambio per adattarlo a telai oltre 76049: per le serie successive va impiegata la variante prevista dal relativo schema.
