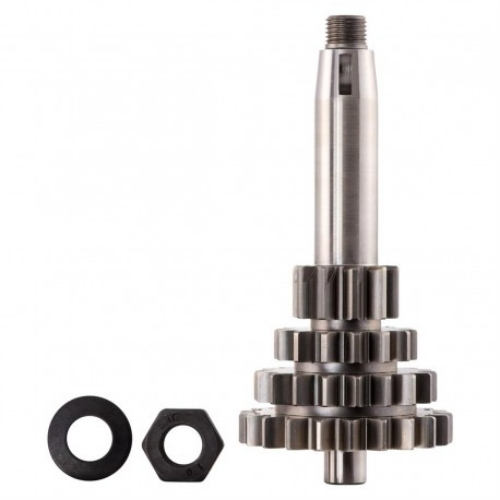

Cluster extra corto Crimaz DC2099-OCLU Z10-13-16-18 per cambio Vespa Smallframe, con abbinamenti Z55, Z53, Z52 e Z49 dedicati.

Il cluster Crimaz extra corto DC2099-OCLU adotta la sequenza Z10-13-16-18 per cambi Vespa Smallframe a quattro rapporti. La progressione ravvicinata, soprattutto tra seconda, terza e quarta, e pensata per limitare il calo di regime nei passaggi di marcia e sfruttare meglio motori elaborati con campo di coppia concentrato. Ogni pignone richiede la corona espressamente prevista: non e un componente universale per qualsiasi pacco ingranaggi.

Contenuto e variante

La fornitura comprende il solo ingranaggio multiplo con pignoni da 10, 13, 16 e 18 denti, codice DC2099-OCLU. Corone dell'albero ruota, asse, crociera, rasamenti, seeger, dado e rondella sono esclusi. Il cluster deve essere distinto dalle sequenze Crimaz 10-14-17-20 e da varianti di altri produttori con numeri simili. Le corone non sono trascinate per interferenza sul corpo centrale del componente.

Caratteristiche tecniche

Abbinamenti verificati: prima Z10 con corona originale Z55 o Crimaz Z55; seconda Z13 con corona originale Z53 o Crimaz Z53; terza Z16 con corona Crimaz Z52; quarta Z18 con corona Crimaz Z49. Le coppie finali risultano 10/55, 13/53, 16/52 e 18/49. La spaziatura dipende da entrambe le dentature e deve essere considerata insieme al rapporto primario e al diametro ruota.

Compatibilita verificata

Compatibilita verificata con Vespa Smallframe 50, 90 e 125, comprese 50 Special, Primavera, ET3, PK S, PK XL e versioni derivate con cambio a quattro marce e corone corrispondenti. Le applicazioni tecniche comprendono Vespa 75/Super/SL e Junior dei mercati che usano la stessa famiglia meccanica. Non e indicato per cambi Largeframe, PX o per pacchi corone con dentature diverse da quelle elencate.

Montaggio e controlli

Assemblare esclusivamente a carter aperto. Identificare le quattro corone, controllare usura delle cave e della crociera e verificare che ogni coppia ingranaggi corrisponda alla tabella. Regolare il gioco assiale con rasamenti adeguati e controllare impronta, rotazione libera e innesto completo di ogni marcia. Serrare dado e rondella secondo le istruzioni del costruttore; prima della chiusura simulare la selezione completa facendo ruotare gli alberi.

Avvertenze

La progressione extra corta non e automaticamente adatta all'uso stradale o a ogni motore: puo aumentare il regime a pari velocita e deve essere coordinata con primaria, scarico e curva di coppia. Non combinare la terza Z16 e la quarta Z18 con corone scelte genericamente. Un accoppiamento errato puo distruggere denti e carter. Dopo il primo impiego controllare rumorosita, selezione, giochi e residui metallici nell'olio.
