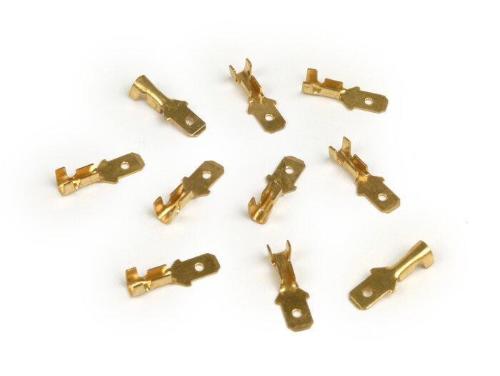

10 faston maschio BGM Original 3330394: 4,8 mm, cavi 0,5-1,0 mm², ottone non isolato, DIN 46343. Per crimpatura o saldatura.

Il set BGM Original 3330394 comprende dieci terminali faston maschio a innesto piatto da 4,8 mm, dimensionati per conduttori con sezione compresa tra 0,5 e 1,0 mm². È una soluzione specifica per ripristinare connessioni elettriche di piccola sezione senza sostituire un intero cablaggio: il terminale in ottone non isolato consente di ricreare un collegamento compatto, ispezionabile e coerente con molti impianti classici di scooter e ciclomotori.

Variante e contenuto

• 10 terminali maschio piatti;
• larghezza della linguetta: 4,8 mm;
• sezione cavo ammessa: 0,5-1,0 mm²;
• esecuzione in ottone nudo, senza guaina isolante;
• geometria conforme alla norma DIN 46343.

La misura da 4,8 mm non deve essere confusa con i faston da 2,8 o 6,3 mm: prima dell'acquisto occorre misurare il terminale femmina accoppiato e controllare la sezione reale del conduttore.

Impiego su Vespa e Lambretta

Il componente è universale e non costituisce un kit dedicato a uno specifico modello. Può essere utilizzato nei cablaggi Vespa e Lambretta che prevedono un innesto maschio da 4,8 mm e un cavo da 0,5-1,0 mm², per esempio durante il rifacimento di una derivazione, di un collegamento nel faro o di una terminazione all'interno di una scatola connessioni. La compatibilità dipende dalla misura dell'innesto, dalla sezione del filo e dalla configurazione dell'impianto presente sul veicolo; non va dedotta dalla sola marca o cilindrata.

Crimpatura e collegamento

Spellare il conduttore senza incidere i trefoli, inserire rame e isolamento nelle rispettive alette e crimpare con una pinza adatta ai terminali non isolati. Il serraggio deve trattenere il rame e sostenere meccanicamente la guaina del cavo. Il terminale può anche essere saldato, ma la lega non deve risalire lungo il conduttore irrigidendolo in una zona soggetta a vibrazioni. Dopo il montaggio verificare la continuità elettrica e la tenuta alla trazione.

Avvertenze

Il faston è fornito privo di cappuccio isolante. Dove esiste il rischio di contatto con massa, umidità o terminali vicini occorre usare una protezione compatibile da 4,8 mm e ripristinare il corretto instradamento del cablaggio. Non impiegare il componente con cavi fuori dall'intervallo 0,5-1,0 mm² o con una femmina deformata: una crimpatura insufficiente aumenta la resistenza e può provocare surriscaldamento, mentre una crimpatura eccessiva può spezzare i trefoli.
