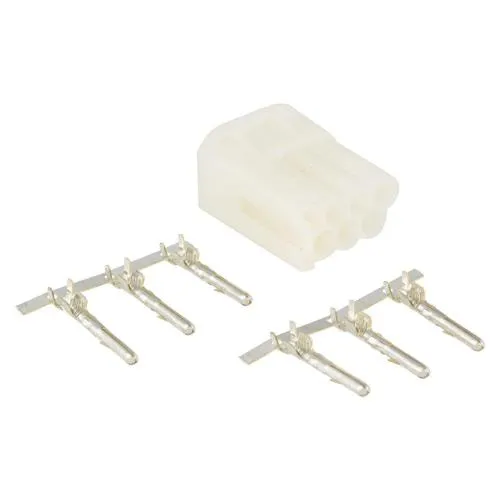

Boccola multipolare SIP Spareparts 21606700 a 6 posizioni per riparazione connettori blocchetto accensione e devioluci Vespa PK, PX, ETS, LX e S compatibili.

La boccola multipolare SIP Spareparts 21606700 è un corpo connettore a sei posizioni per riparare il collegamento elettrico del blocchetto accensione o del comando indicatori sulle Vespa compatibili. Permette di sostituire un involucro rotto, deformato o con ritenzioni danneggiate mantenendo i terminali nella disposizione prevista. È il solo guscio femmina/boccola del connettore: non è un blocchetto di accensione completo e non comprende automaticamente fili, contatti o interruttori.

Contenuto e variante

La fornitura comprende un connettore multipolare SIP Spareparts, riferimento 21606700, configurato come boccola a sei posizioni. Esistono nella stessa famiglia corpi a due, tre o sei posizioni e varianti maschio/femmina con codici molto simili; numero di cavità, forma delle guide e sistema di aggancio devono quindi coincidere con il cablaggio da riparare. I terminali vanno ordinati separatamente se non sono presenti nella confezione.

Caratteristiche tecniche

Tipo: corpo connettore multipolare; configurazione: boccola; posizioni: 6; impiego: blocchetto accensione o devioluci/indicatori secondo impianto; peso indicativo: 6 g. I conduttori vengono collegati ai contatti mediante crimpatura con pinza specifica o saldatura eseguita correttamente; ogni terminale deve poi scattare nella propria sede. Il pezzo non modifica tensione o schema elettrico e non sostituisce fusibili, relè o componenti di comando.

Compatibilità verificata

Compatibilità verificata con impianti di Vespa PK 50-125, PK S ed ETS; Vespa PX 80-200 E Lusso, serie '98, MY e 2011; Vespa LX 50-125 e Vespa S nelle configurazioni che usano il connettore a sei posizioni 21606700. L'elenco comprende modelli con schemi differenti: il connettore può servire accensione o indicatori in base al cablaggio. Prima dell'acquisto confrontare numero di poli occupati, chiavi di centraggio, genere del corpo e colori dei fili; non estendere il montaggio alle prime PX o ad altre PK senza controllo.

Montaggio e controllo

Scollegare la batteria e fotografare il connettore da entrambi i lati prima di estrarre un terminale. Segnare numerazione e colore di ciascun filo, quindi liberare le linguette con l'utensile adatto senza tirare il conduttore. Sostituire contatti ossidati o con crimpatura allentata, inserirli nella nuova boccola fino allo scatto e verificare con una leggera trazione. Controllare continuità e assenza di cortocircuiti prima di collegare l'impianto; fissare il cablaggio lontano da sterzo, bordi e fonti di calore.

Avvertenze

Un'inversione dei terminali può danneggiare componenti o creare un rischio di corto circuito. Non affidarsi soltanto ai colori se il cablaggio è stato modificato e non forzare contatti incompatibili nelle sedi. La saldatura non deve irrigidire il filo nella zona soggetta a flessione. Utilizzare guaine e protezioni originali, poi provare accensione, luci e indicatori con fusibile corretto. Il lavoro richiede lettura dello schema elettrico del modello specifico.
