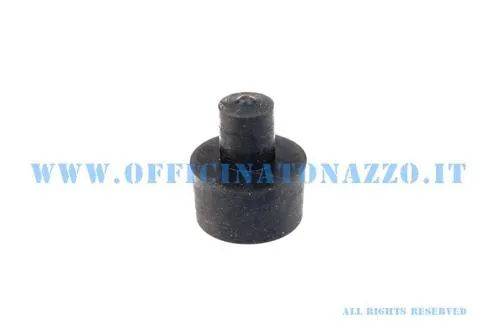

Tampone superiore in gomma per l'arresto del braccio motore sul telaio Vespa Wideframe: altezza 17 mm, Ø25,5 mm e perno Ø12 mm.

Tampone superiore del braccio motore Vespa Wideframe

Elemento in gomma che costituisce la battuta superiore del braccio motore contro il telaio. Ha altezza di 17 mm, diametro esterno di 25,5 mm e sede per un perno da 12 mm; la quota interna dichiarata e' 15 mm.

Applicazioni documentate

• Vespa 125 V1-15, V30-33, VM e VN
• Vespa Hoffmann compatibili
• Vespa 150 VL, VB1, VD, VGL1 e GS

Il riferimento Piaggio 014836 e' utile per il confronto. La posizione superiore non va confusa con altri tamponi o silent block del braccio motore aventi forma o quote differenti.

Controllo e montaggio

Sostituire il tampone se la gomma e' indurita, screpolata, deformata o mancante. Confrontare dimensioni e posizione con il pezzo rimosso, pulire la sede e inserire il tampone senza danneggiarlo. Verificare che la battuta lavori sul punto previsto senza interferire con cavi, guaine o tubo carburante.
