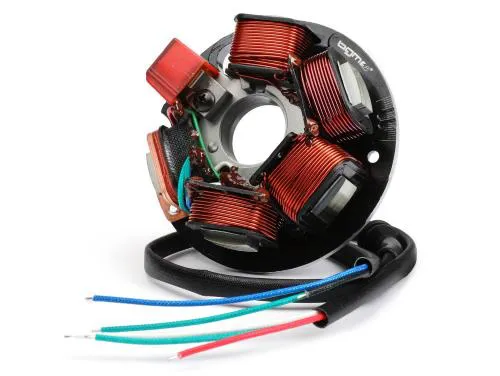

Statore BGM PRO HP V2.5 BGM8030N con 5 bobine, 6 cavi liberi e cablaggio siliconico per PK XL e conversioni elettroniche Vespa Smallframe.

Lo statore BGM PRO HP V2.5 BGM8030N e' una piastra a cinque bobine con sei cavi a terminale libero, pensata per sostituzioni e conversioni dell'accensione elettronica su Vespa Smallframe compatibili. Il cablaggio con isolamento siliconico rivestito in tessuto mantiene flessibilita' e protezione meccanica anche in presenza del calore del motore. I capi non sono intestati: la variante e' destinata a impianti da configurare, non a un collegamento indiscriminato filo-per-filo.

Costruzione e segnali

La versione V2.5 impiega bobine HP leggere, saldature curate, bobina di eccitazione controllata e pick-up con barriera in carbonio. La resistenza nominale dichiarata del pick-up e' 100 ohm con tolleranza di circa 10 ohm. Il rivestimento dei cavi e' indicato per un intervallo termico da -40 a +250 gradi C. Prima del montaggio si deve confrontare lo schema elettrico del veicolo con quello del regolatore e della centralina utilizzati.

Compatibilita' verificata

Lo statore e' documentato come ricambio/conversione per Vespa PK XL e per trasformazioni elettroniche 12 V di Smallframe quali Vespa 50, 90, 125 Primavera e serie PK compatibili. Sulle conversioni con cono piccolo deve essere abbinato al volano BGM previsto e a una centralina compatibile. Non e' indicato per veicoli con batteria quando lo schema richiede una diversa piastra; spine, colori e numero di cavi vanno controllati sul cablaggio reale.

Montaggio e regolazione

• Misurare pick-up e bobine prima dell'installazione e annotare i valori di riferimento.
• Crimpare o saldare terminali idonei ai sei cavi rispettando schema, massa e isolamento.
• Verificare compatibilita' di volano, cono, centralina CDI e regolatore di tensione.
• Regolare l'anticipo con comparatore e controllarlo con pistola stroboscopica a motore acceso.

Un collegamento errato puo' danneggiare centralina, regolatore e utenze. Fissare i cavi lontano dal volano e lasciare la corretta liberta' alla piastra durante la regolazione. Dopo il primo ciclo termico controllare serraggi, passacavi e stabilita' della tensione. Le conversioni a 12 V devono mantenere potenza e tipo di corrente coerenti con lampade e accessori installati.

Dati tecnici

• Marca: BGM PRO
• MPN: BGM8030N
• Versione: HP V2.5
• Bobine: 5
• Cavi: 6, terminali liberi
• Pick-up: 100 ohm nominali, tolleranza +/-10 ohm
• Isolamento cavi: silicone rivestito in tessuto
