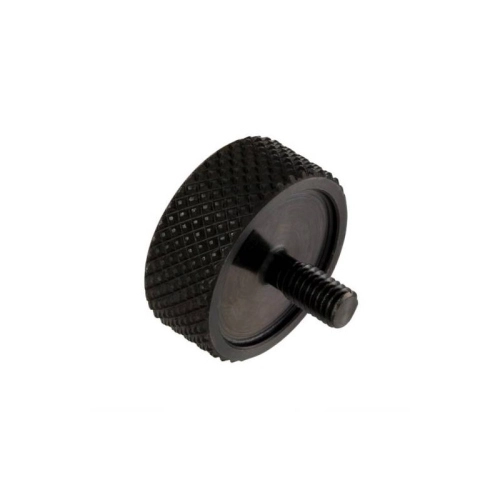

Vite zigrinata SIP 83008000 M5x10, lunga 24 mm, per supporti disco graduato SIP e Pinasco. Il supporto e l'adattatore albero sono esclusi.

La vite a testa zigrinata SIP 83008000 è il componente di serraggio manuale dedicato ai supporti per disco graduato usati durante il controllo dell'anticipo di accensione e delle fasi del motore. La filettatura M5x10 mm, la lunghezza complessiva di 24 mm e la testa alta 10 mm identificano con precisione questa variante. La forma zigrinata consente di avvitare e rimuovere la vite con presa diretta, rendendo più rapido il posizionamento del disco durante le misurazioni in officina.

Variante e contenuto

• vite zigrinata SIP, MPN 83008000;
• filettatura M5x10 mm;
• lunghezza totale 24 mm;
• altezza della testa 10 mm;
• fornitura composta dalla sola vite, senza supporto, disco graduato o adattatore albero.

Compatibilità verificata

La vite è destinata ai sistemi di supporto per disco graduato SIP e Pinasco che adottano il relativo fissaggio M5. L'indicazione per Vespa di ogni serie riguarda il sistema di misurazione, non un montaggio diretto universale sul veicolo: il collegamento all'albero motore richiede sempre il supporto e l'adattatore corretti per il cono o la filettatura del motore sul quale si lavora.

Impiego in officina

Prima dell'uso verificare che la filettatura del supporto sia pulita, integra e libera da residui. Posizionare il disco graduato in piano, inserire la vite senza forzarla e serrare a mano quanto basta per impedire rotazioni accidentali. Il fissaggio deve mantenere il disco stabile durante la ricerca del punto morto superiore e la lettura dei gradi, senza deformare il disco stesso. Una volta terminata la misurazione, allentare la testa zigrinata e riporre separatamente la minuteria per evitare urti o danneggiamenti della filettatura.

Avvertenze

Non sostituisce l'adattatore specifico dell'albero motore e non determina da sola la compatibilità con un modello Vespa. Non utilizzare pinze sulla testa zigrinata né applicare coppie elevate: il componente è progettato per il serraggio manuale del disco sul supporto. Prima di ogni rilevazione controllare che non vi siano giochi tra vite, disco e portadisco, perché anche un piccolo movimento può alterare la lettura dell'anticipo o delle fasi.
