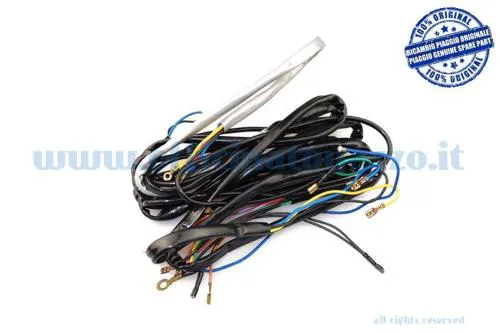

Complete original Piaggio electrical system for Vespa 125 ET3 (original Piaggio ref. 149247)

Impianto elettrico originale Piaggio per Vespa 125 ET3

Il cablaggio Piaggio 149247 ripristina il fascio cavi della Vespa 125 Primavera ET3 con sigla telaio VMB1T. È la versione prevista per l'impianto originale a 6 V con accensione elettronica, senza batteria e senza indicatori di direzione.

Configurazione verificata

• applicazione: Vespa 125 Primavera ET3 VMB1T;
• tensione dell'impianto di serie: 6 V;
• predisposizione per luce abbagliante, anabbagliante e stop;
• configurazione senza batteria e senza indicatori di direzione;
• ricambio originale Piaggio, non equivalente aftermarket con solo riferimento comparativo.

Il riferimento identifica il cablaggio ET3: non va confuso con gli impianti Primavera a puntine né con conversioni a 12 V, con batteria o con indicatori.

Montaggio e controlli

Prima della posa confrontare schema elettrico, colori e terminali con il veicolo, perché modifiche eseguite nel tempo possono aver cambiato statore, regolazione, devioluci o fanaleria. Far passare il fascio nei percorsi originali evitando spigoli, fonti di calore e punti di schiacciamento. Prima di chiudere telaio e scatola di derivazione verificare continuità, isolamento, masse, accensione, luci, clacson e stop.
