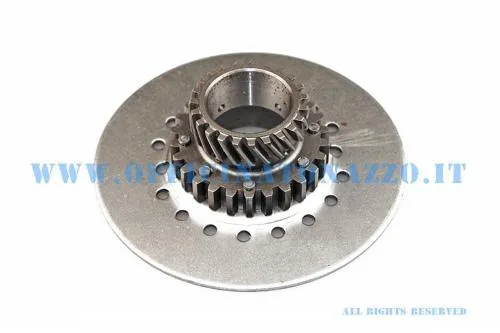

Pignone DRT Z23 elicoidale per frizione Vespa a 7 molle da 115 mm. Compatibile con corone primarie Z65, Z67 e Z68 previste.

Pignone DRT Z23 per frizione Vespa a 7 molle

Pignone elicoidale da 23 denti per frizione Vespa a sette molle con campana da 115 mm. Il diametro nominale della flangia e' 108 mm e la dentatura e' sviluppata per lavorare con corone primarie Piaggio Z67 e Z68 e con la corona DRT Z65 prevista.

Rapporti risultanti

• Corona Z65: rapporto 2,826, arrotondato a 2,83
• Corona Z67: rapporto 2,913, arrotondato a 2,91
• Corona Z68: rapporto 2,957, arrotondato a 2,96

Controlli prima del montaggio

Verificare che la frizione sia effettivamente la versione a 7 molle da 115 mm e che la corona primaria appartenga a una delle dentature compatibili. Le varianti per frizioni a 6 o 8 molle e i pignoni destinati a dentature dritte non sono intercambiabili per analogia.

Durante l'assemblaggio controllare il profilo dei denti, il gioco di accoppiamento, il parastrappi, i ribattini e le superfici della frizione. Non forzare un accoppiamento troppo serrato: prima di correggere qualsiasi interferenza occorre identificare corona, pignone e tolleranze dei componenti.

Dati tecnici

• Marca: DRT
• MPN: a01741
• Denti pignone: Z23
• Dentatura: elicoidale
• Flangia: 108 mm nominali
• Frizione: 7 molle, 115 mm
• Corone previste: Z65, Z67 e Z68
