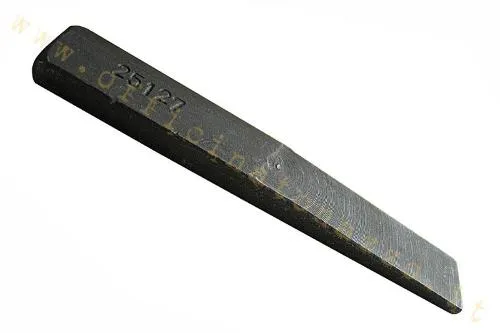

Zeppa IE/OT/25127 da inserire tra le spalle dell'albero motore Vespa PX durante il montaggio dell'anello interno del cuscinetto lato volano, per evitare la deformazione del gruppo albero.

Zeppa per spalle albero motore Vespa PX

Attrezzo IE/OT/25127 progettato per sostenere le spalle dell'albero motore durante il montaggio dell'anello interno del cuscinetto lato volano. Inserita nello spazio fra le due masse, contrasta il momento flettente generato dalla pressione di montaggio e riduce il rischio di alterare l'allineamento dell'albero.

Misure e applicazione

Le misure documentate sono lunghezza 142 mm, larghezza 22 mm e profilo 9,6/4,3 mm, con distanza massima fra le spalle di 9,5 mm. L'uso e previsto sui motori Vespa PX e PE 80-200 con albero compatibile. Prima di applicare carico verificare che la zeppa appoggi in modo stabile e non interferisca con biella, gabbie o superfici lavorate.

Uso corretto

Proteggere e pulire le superfici, inserire la zeppa senza batterla e sostenere l'albero in asse. Scaldare l'anello del cuscinetto con un metodo controllato e utilizzare un utensile che spinga esclusivamente sulla pista interna. Dopo il montaggio rimuovere la zeppa, controllare la libera rotazione della biella e verificare il centraggio dell'albero prima di proseguire con l'assemblaggio.
