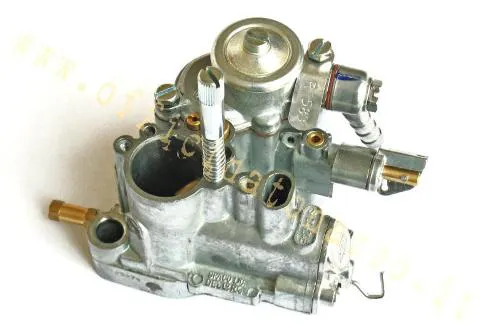

Carburatore Dell'Orto SI 24/24E 00583 con diffusore 24 mm e passaggio olio per Vespa P200E e PX 200 con miscelatore automatico.

Il Dell'Orto SI 24/24E 00583 è un carburatore a corpo orizzontale con diffusore nominale da 24 mm e predisposizione per il circuito del miscelatore automatico. È la variante destinata principalmente a Vespa P200E e PX 200 che conservano scatola carburatore, pompa olio e passaggi di lubrificazione separata compatibili. La presenza dell'attacco olio è un elemento di variante: non rende il carburatore intercambiabile con qualunque SI 24/24.

Identità della versione

• marca Dell'Orto;
• MPN 00583;
• famiglia SI 24/24E;
• diffusore nominale 24 mm;
• attacco a flangia per scatola carburatore Largeframe;
• predisposizione per miscelatore automatico;
• valvola gas piana orizzontale e circuito di avviamento dedicato.

Il riferimento 00583 distingue questa versione con alimentazione dell'olio da varianti SI 24/24E senza miscelatore e dal SI 24/24G. Un diametro nominale uguale non garantisce la corrispondenza di base, passaggi, filtro, ghigliottina o taratura.

Compatibilità Vespa verificata

L'applicazione esatta è documentata per Vespa P200E e PX 200 nelle configurazioni con miscelatore automatico. Sono comprese le serie PX 200 E, PX 200 E Lusso/Arcobaleno e successive versioni con scatola, pompa olio e comando compatibili; alcuni cataloghi includono le corrispondenti Motovespa PX 200 Iris con motori 76M o 77M.

Il montaggio su Rally 200 o su carter nati senza lubrificazione separata non si ottiene collegando semplicemente un tubo. Occorrono pompa, ingranaggio di comando, scatola corretta, condotti e regolazione del rinvio. Prima dell'ordine si confrontano flangia, passaggi olio, attacco filtro, starter, comando gas e ingombri con il carburatore rimosso.

Taratura e montaggio

Getto massimo, freno aria, emulsionatore, getto minimo e ghigliottina vanno letti fisicamente sul componente ricevuto. La taratura finale dipende da cilindro, filtro, scarico, quota e condizioni del motore; non si assume che la configurazione di consegna sia corretta per ogni PX 200 o motore elaborato.

Si puliscono scatola e condotti, si controllano planarità della base, galleggiante, spillo, filtro benzina e tenuta dei raccordi. Le guarnizioni devono corrispondere alla versione con miscelatore e non ostruire i passaggi dell'olio. I due fissaggi si serrano uniformemente, evitando deformazioni del corpo carburatore.

Avviamento e verifiche

Dopo il montaggio il circuito dell'olio deve essere spurgato secondo la procedura prevista, verificando alimentazione e assenza di bolle persistenti. Si controllano perdite di benzina e olio, ritorno libero della ghigliottina, funzionamento dello starter e regolazione del minimo. La carburazione si prova sotto carico partendo da una taratura prudente; una miscela troppo magra può danneggiare il gruppo termico.
