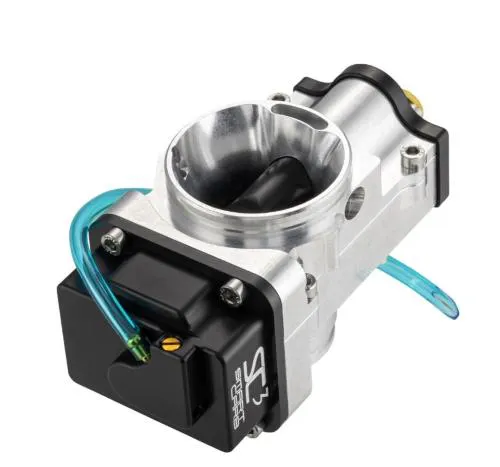

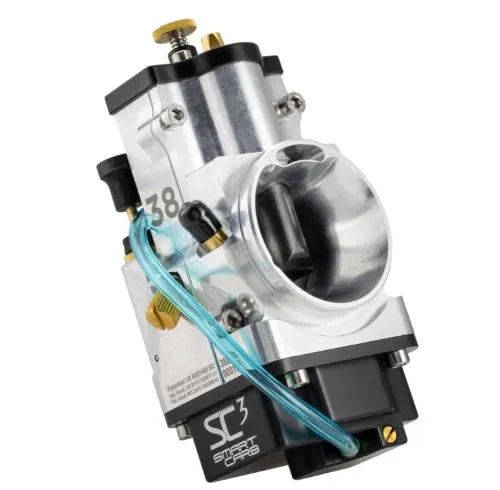

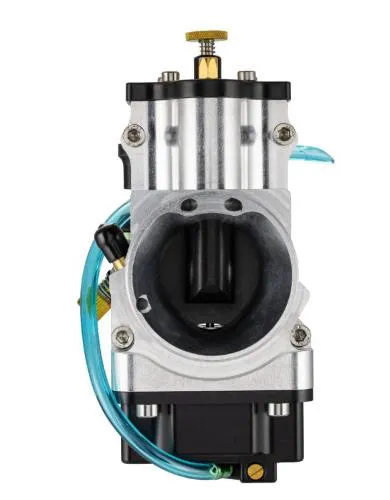

SmartCarb SC3 Lefthand 38 mm: attacco motore 46 mm, lato filtro 62,4 mm, lunghezza 80,5 mm e regolazione esterna senza getti.

Carburatore SmartCarb SC3 Lefthand da 38 mm

Carburatore a valvola piatta per motori due tempi, con regolazioni e raccordo carburante disposti sul lato sinistro. Il sistema utilizza un circuito singolo con asta dosatrice al posto della tradizionale combinazione di getti.

Regolazione e funzionamento

La taratura si corregge dal registro superiore e il circuito compensa meccanicamente le variazioni della densità dell'aria legate a quota, temperatura e pressione. La compensazione non sostituisce la regolazione iniziale richiesta dal motore, dal carburante e dal rapporto di miscela effettivamente utilizzati.

Dimensioni di montaggio

• Diametro nominale: 38 mm
• Attacco lato motore: 46 mm
• Attacco lato filtro: 62,4 mm
• Lunghezza standard: 80,5 mm
• Altezza con regolatore: 172 mm
• Larghezza del corpo: 74,5 mm
• Filettatura guida cavo: M6x0,75

Compatibilità e installazione

Non è specifico per un singolo modello Vespa. È destinato a installazioni con carburatore a manicotto di misura simile e può sostituire unità Keihin PE, PJ e PWK oppure Mikuni VM e TM solo quando diametri, cavo gas, ingombri e portata richiesta dal motore sono compatibili.

Il montaggio richiede un collettore elastico in gomma che isoli il corpo dalle vibrazioni. Il carburatore non deve appoggiare rigidamente su carter, telaio o molla dell'ammortizzatore. L'inclinazione ammessa è fino a 15 gradi lateralmente e fino a 30 gradi in avanti; prima dell'avviamento si controllano corsa completa della valvola, ritorno del comando, tenuta del raccordo carburante e spazio per il filtro.
