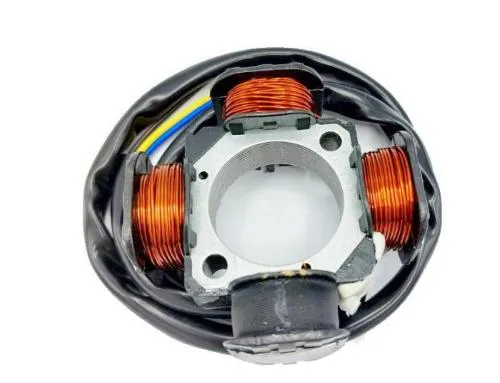

Statore VMC senza piattello con collegamenti IDM, uscita AC per regolatore e linea di ricarica batteria tramite raddrizzatore.

Statore elettronico VMC di ricambio senza piattello

Statore per accensioni VMC con centralina di tipo IDM. La fornitura comprende il solo gruppo elettrico e non il piattello di supporto; occorre quindi riutilizzare un supporto VMC compatibile.

Collegamenti

• Cavo rosso e nero al terminale grande della centralina IDM; la linea di spegnimento va collegata secondo lo schema dell'impianto
• Cavo blu al terminale piccolo della centralina IDM e alla massa prevista
• Cavo giallo come uscita in corrente alternata verso il regolatore di tensione
• Cavo bianco come uscita in corrente alternata per la ricarica batteria tramite raddrizzatore idoneo

Compatibilità e montaggio

Indicato come ricambio per accensioni elettroniche VMC corrispondenti e utilizzabile anche sulle versioni Vespa Largeframe prive in origine della linea di ricarica, purché l'intero impianto sia configurato correttamente.

Prima di collegare lo statore verificare centralina, piattello, regolatore, raddrizzatore, masse e schema elettrico. Regolatore, raddrizzatore, centralina e piattello non sono inclusi. Fasatura e cablaggio devono essere eseguiti da personale competente, evitando di alimentare la batteria con corrente alternata non raddrizzata.
