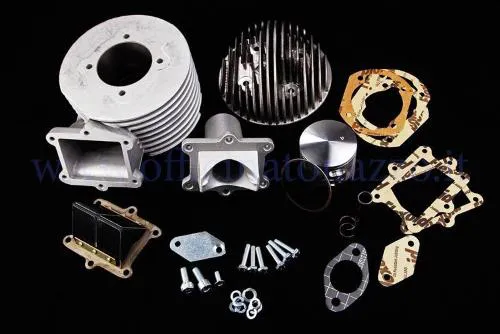

Gruppo termico Quattrini M1L-60-GTR da 144,2 cc: alluminio, alesaggio 60 mm, corsa 51 mm e aspirazione lamellare diretta.

Gruppo termico Quattrini M1L-60-GTR da 144 cc

Gruppo termico in alluminio con riporto al nichel-silicio, alesaggio di 60 mm e corsa di 51 mm, per una cilindrata di circa 144,2 cc. La famiglia M1L adotta l'aspirazione lamellare diretta al cilindro e si distingue dai cilindri Quattrini alimentati attraverso il carter.

Distribuzione e dotazione

• Materiale: alluminio con riporto al nichel-silicio
• Alesaggio: 60 mm
• Corsa: 51 mm
• Travasi: 5 con condotti Boyesen
• Scarico: luce principale con due uscite secondarie
• Pistone: monofascia
• Aspirazione: lamellare diretta
• Candela: filetto lungo

La dotazione comprende cilindro, testa centrata, pistone monofascia, collettore di aspirazione, pacco lamellare a quattro petali, guarnizioni e istruzioni di montaggio.

Compatibilità e lavorazioni

Adatto a motori Vespa Smallframe 50-125, Primavera, ET3, PK, S, XL e XL2 non automatici, con albero in corsa 51 mm e componenti dimensionati per questa configurazione. Il basamento maggiorato richiede la verifica e la lavorazione dell'imbocco del carter; le quote vanno rilevate sul cilindro fornito prima della barenatura.

Controlli di montaggio

Prima dell'assemblaggio si verificano raccordatura dei travasi, gioco pistone-cilindro, luce del segmento, squish, corsa e biella dell'albero, spazio per il collettore e passaggio nel telaio. Carburazione, anticipo, scarico, cambio e frizione devono essere adeguati al motore completo. Il gruppo termico è destinato a configurazioni sportive e agonistiche.
