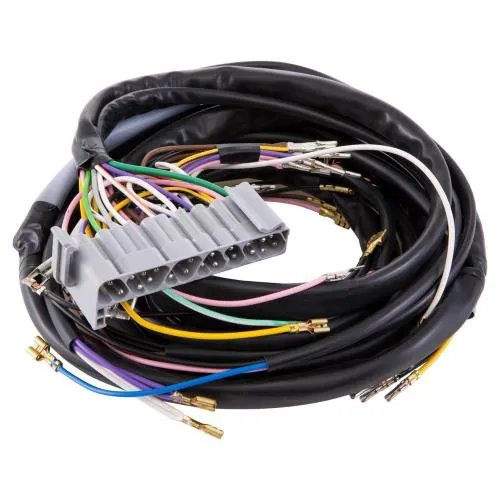

Cablaggio SIP 86148000 per Vespa PK50 XL FL e HP con batteria, frecce e avviamento elettrico; riferimento Piaggio 292338.

Cablaggio SIP per Vespa PK50 XL FL e HP

Impianto elettrico sostitutivo per le versioni PK50 XL FL e HP equipaggiate con batteria, indicatori di direzione e motorino di avviamento. Il riferimento Piaggio 292338, non piu' prodotto, viene utilizzato per il confronto della configurazione.

Configurazione

• Marca: SIP
• MPN: 86148000
• Riferimento Piaggio comparativo: 292338
• Batteria: prevista
• Indicatori di direzione: previsti
• Avviamento elettrico: previsto
• Schema elettrico specifico: disponibile per il cablaggio

Compatibilita' e varianti

Applicazione per Vespa PK50 XL FL V5N1T e PK50 XL HP V5N2T nella configurazione indicata. La famiglia PK comprende numerose varianti di impianto; non utilizzare il cablaggio su versioni prive di batteria, frecce o avviamento elettrico senza confrontare schema, spine, colori e diramazioni.

Montaggio e collaudo

Prima della rimozione scollegare la batteria e documentare tutti i collegamenti del vecchio impianto. Confrontare ogni connettore e diramazione con lo schema prima di infilare il fascio nel telaio. Utilizzare una sonda senza tirare i terminali e proteggere il cablaggio nei punti di passaggio.

Dopo il montaggio verificare continuita', isolamento e masse, quindi controllare fusibili, ricarica della batteria, luci, indicatori e avviamento elettrico prima della messa in servizio.
