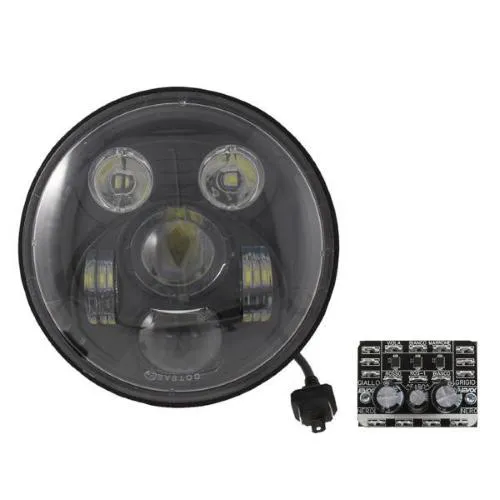

EVOK Iron LED 246410107 per Vespa PX e T5: 12 V, 25 W, 2,4 A, luce 6000 K, diametro 148 mm e convertitore dedicato incluso.

Il fanale anteriore EVOK Iron LED 246410107 sostituisce il gruppo ottico tradizionale delle Vespa PX e T5 compatibili con un'unità LED completa di convertitore di tensione dedicato. I collegamenti originali vengono trasferiti al convertitore fornito e il portalampada del vecchio faro non viene riutilizzato. La variante è quella rotonda da 148 mm, specifica per il manubrio PX/T5 indicato.

Contenuto e dati tecnici

• gruppo ottico EVOK Iron LED completo;
• convertitore proprietario per stabilizzare l'alimentazione e limitare lo sfarfallio;
• cablaggio, istruzioni di montaggio e garanzia;
• alimentazione 12 V, potenza 25 W e assorbimento dichiarato 2,4 A;
• luce bianca fredda a 6000 K;
• diametro complessivo 148 mm, indicato anche come classe 150 mm;
• lente in materiale plastico;
• funzioni posizione, anabbagliante e abbagliante;
• prodotto non omologato per la circolazione stradale.

Le combinazioni di accensione previste sono anabbagliante con posizione e anabbagliante con abbagliante e posizione. In alcune forniture il cavo blu sostituisce il bianco indicato nello schema: va seguito il foglio incluso nella confezione, senza dedurre la funzione dal solo colore.

Compatibilità verificata

Il codice 246410107 è documentato per Vespa PX E 80 V8X1T, PX E 125 VNX2T, PX E 150 VLX1T e PX E 200 VSX1T, comprese versioni Arcobaleno ed Elestart. Sono comprese le PX 125/150/200 con freno a disco, le serie 1998-MY, PX 125 Euro 2 M09302, PX 125 e 150 2011-2017 e Vespa T5 125 VNX5T, inclusa T5 Elestart.

Prima dell'ordine occorre confrontare forma della cornice, diametro del vano e disposizione dei fissaggi. Un manubrio modificato, una cornice aftermarket o cablaggi già trasformati possono richiedere verifiche ulteriori; la sola cilindrata non basta a confermare il montaggio.

Montaggio e controlli elettrici

Scollegare l'alimentazione, identificare i fili originali e fissare il convertitore in posizione protetta da urti, schiacciamenti e sfregamento. Non alimentare direttamente il modulo LED con la corrente alternata pulsante dell'impianto: il convertitore incluso fa parte della configurazione del prodotto. Le giunzioni devono essere isolate e il cablaggio non deve interferire con sterzo o comandi.

Dopo il montaggio controllare separatamente posizione, anabbagliante e abbagliante, quindi verificare stabilità della luce a diversi regimi. Regolare il fascio su superficie piana evitando di abbagliare e ricontrollare il serraggio della cornice. L'assenza di omologazione va considerata prima di qualsiasi impiego su strada.

Vespa PX E 80 V8X1T, PX E 125 VNX2T, PX E 150 VLX1T e PX E 200 VSX1T; versioni Arcobaleno, Elestart e disco; PX 125 Euro 2 M09302 e PX 125/150 2011-2017; T5 VNX5T e T5 Elestart, con vano e cornice originali compatibili
